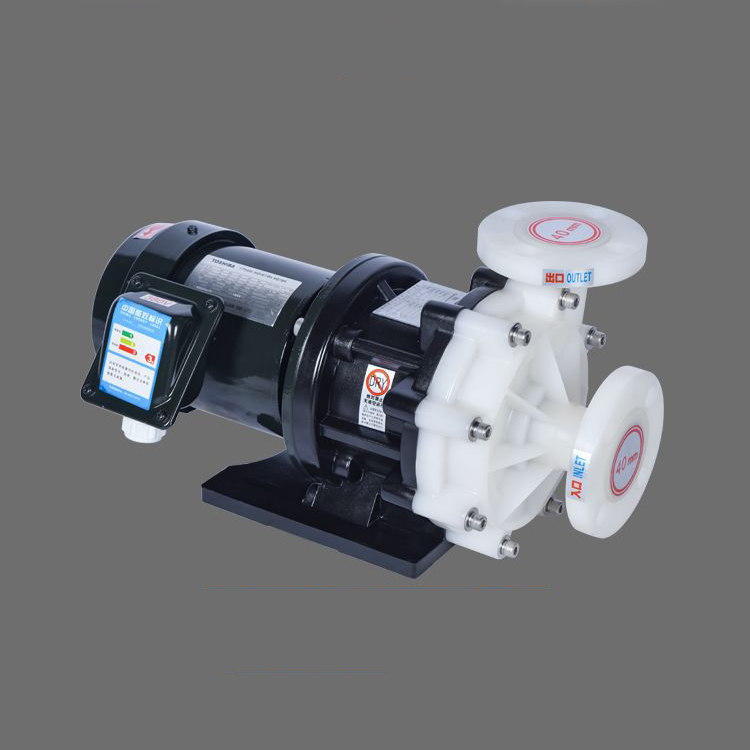

Máy bơm hoá chất QHX

SKU:
QHX-F-250
10.940.000 ₫
Product variations:

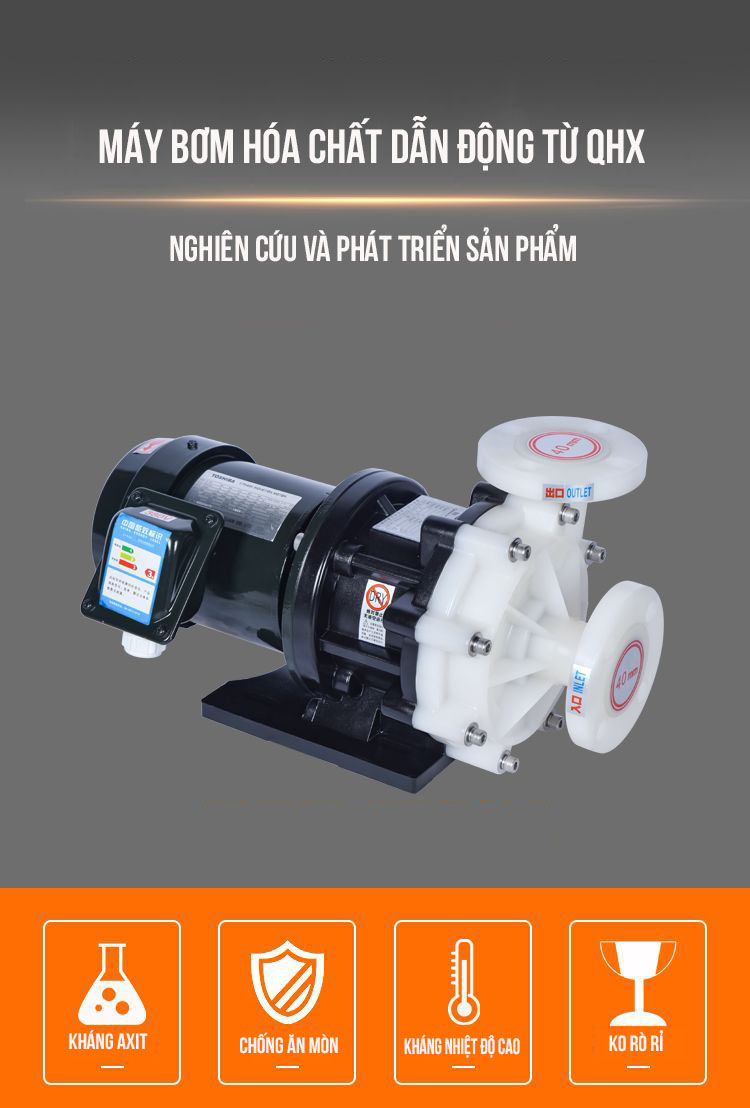

Máy bơm ly tâm hoá chất dẫn động từ trục ngang QHX không sử dụng phớt và cánh bơm, chuyên dùng để bơm axit, kiềm và các chất lỏng có tính ăn mòn có độ nhớt thấp và có lẫn tạp chất. Chất lỏng được bơm là chất thải của quá trình xứ lý nước thải, hoá chất dùng trong nghành công nghiệp sơn, xi mạ, da giầy, sơn công nghiệp…

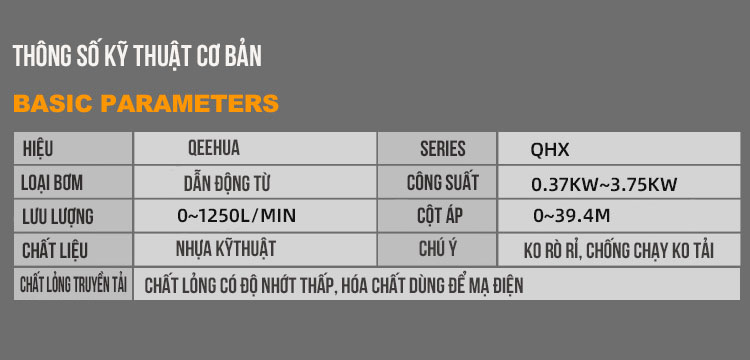

Thông số kỹ thuật cơ bản của dòng máy bơm hoá chất dẫn động từ QHX như sau:
-    Bơm có lưu lượng dao động từ 0 ~1250l/phút tuỳ theo Model.
-    Máy sử dụng động cơ có công suất nhỏ từ 0.37kw đến 3.75kw.
-    Mặc dù bơm có công suất nhỏ nhưng cột áp lại lên tới 39.5m và cho hiệu suất làm việc cao.
-    Dòng máy bơm QHX chuyên dụng để bơm các chất lỏng có độ nhớt thấp và có tính ăn mòn, chất liệu được sử dụng chế tạo đầu bơm bao gồm CFRPP, PVDF, ETFE.

Đặc điểm của máy bơm dẫn động từ QHX:
-    Một đặc trưng nổi bật của dòng bơm dẫn động từ QHX là không có thiết kế phớt bên trong đầu bơm cho nên máy bơm không bị rò rỉ.
-    Máy bơm dòng QHX không có khả năng chạy không tải nếu không lắp thêm thiêts bị giúp máy bơm có khả năng chạy khô trong thời gian ngắn.
-    Bơm QHX có thiết kế hiện đại tiên tiến với trọng lượng nhỏ, công suất nhỏ nhưng lại cho hiệu quả cao.
-    Tính chất của chất lỏng và nhiệt độ của chất cần bơm phụ thuộc vào chất liệu tạo thành đầu bơm. Ví dụ như GFRPP và CFRPP sử dụng cho các chất lỏng có tính ăn mòn yếu và trung bình với nhiệt độ dưới 80 độ C. PVDF được dùng cho chất lỏng có độ ăn mòn cao và nhiệt độ dưới 100 độ C.
-    Họng hút và họng xả của các Model QHX với thiết kế mặt bích tiêu chuẩn.
-    Mỗi một cánh bơm từ của dòng QHX được thiết kế với độ sai số thấp hơn 0.2mm.
-    Trục của bơm được làm từ 99% nhôm và sứ.

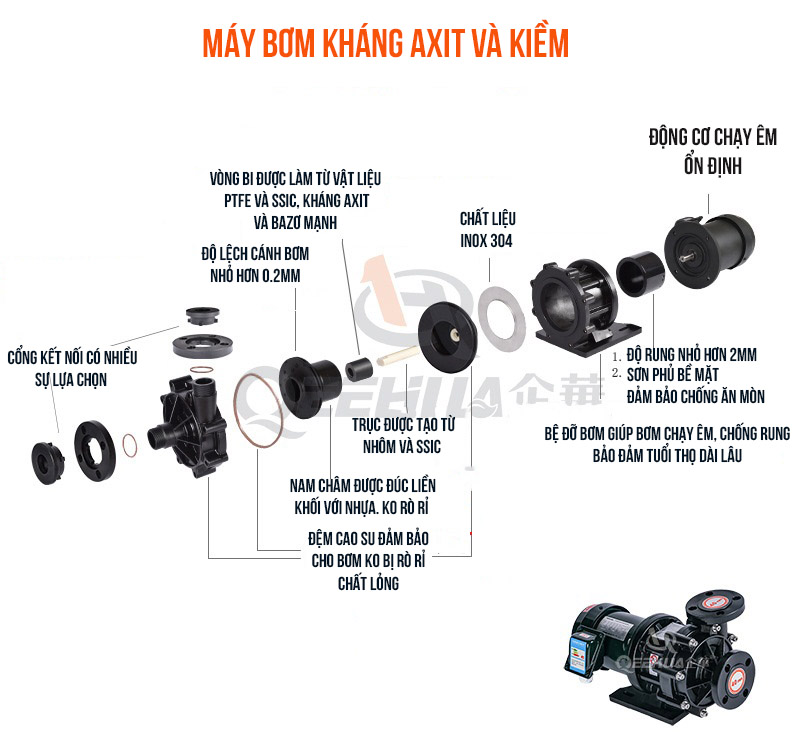

Cấu tạo của bơm trục ngang QHX gồm các bộ phận sau: cổng hút cổng xả thiết kế dạng mặt bích,  vòng đệm, cánh bơm, vòng bi, trục bơm, nam châm, bệ đỡ, động cơ…

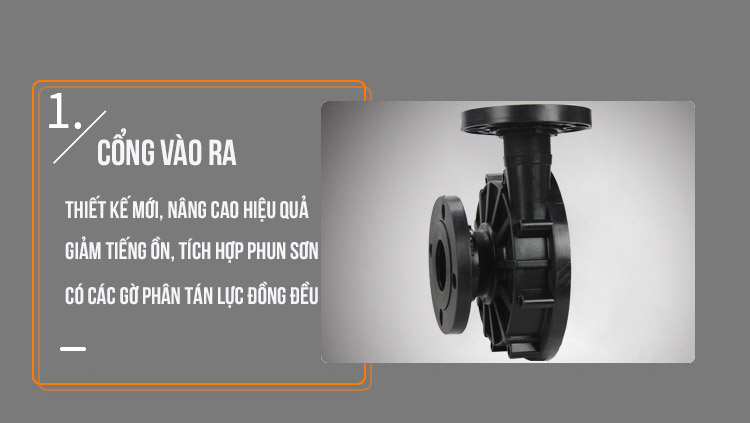

Cổng hút và cổng xả: được thiết kế mặt bích, có nhiều kiểu dáng để lựa chọn.

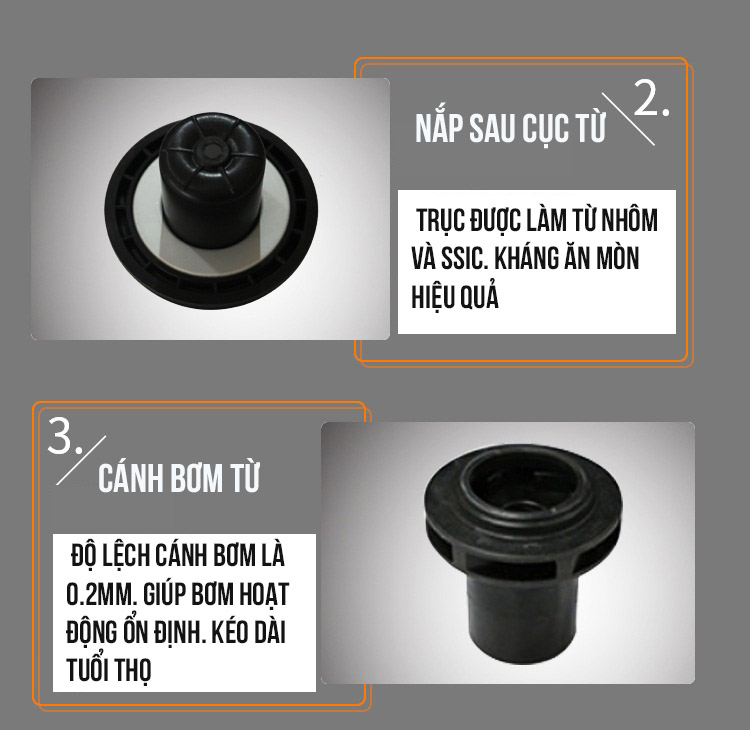

Trục bơm: Được tạo thành từ chất liệu Inox và SSIC giúp trục chịu được áp lực và chống ăn mòn tốt hơn.
Cánh bơm: Được tạo thành từ nhựa kỹ thuật với độ lệch nhỏ hơn 0.2mm giúp bơm hoạt động ổn định và kéo dài tuổi thọ.

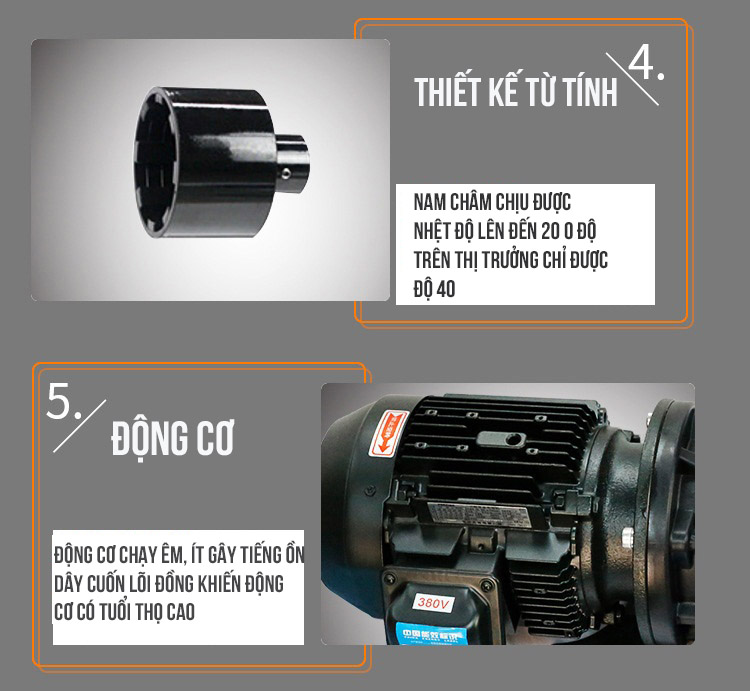

Nam châm: Có độ rung nhỏ hơn 2mm và được sơn phủ kỹ thuật chống ăn mòn.
Động cơ được chế tạ từ dây đồng và có thương hiệu Toshiba Trung Quốc đảm bảo cho động cơ chạy êm ái và ổn định.

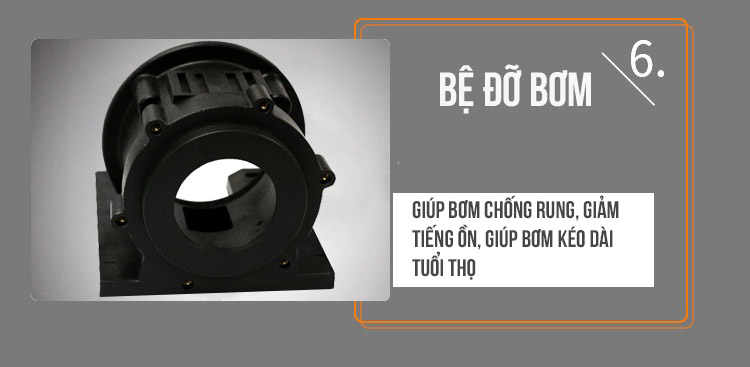

Bệ đỡ bơm: Giúp bơm chạy êm hơn và chống rung, giúp bơm có tuổi thọ dài lâu hơn.

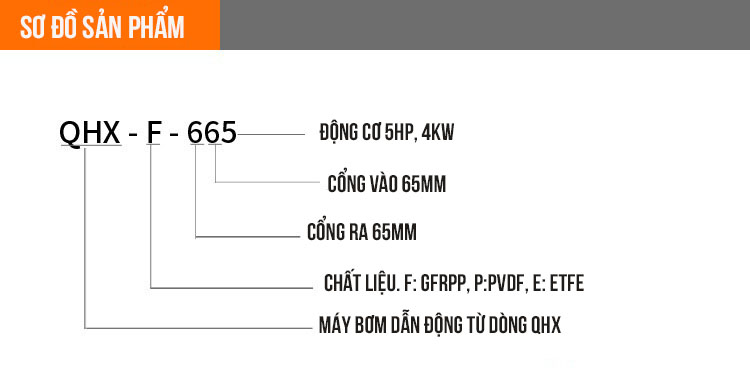

Xem xét Model QHX F 665 để tìm hiểu các thông số của nó:
Model QHX là dòng bơm hoá chất ly tâm dẫn động từ QHX.
F – GFRPP, C-CFRPP, P-PVDF, E-ETFE
6- cổng ra 65mm.
6- cổng vào 65mm.
5 - mã lực của động cơ. Tức là dùng động cơ có mã lực 5hp ~4kw.

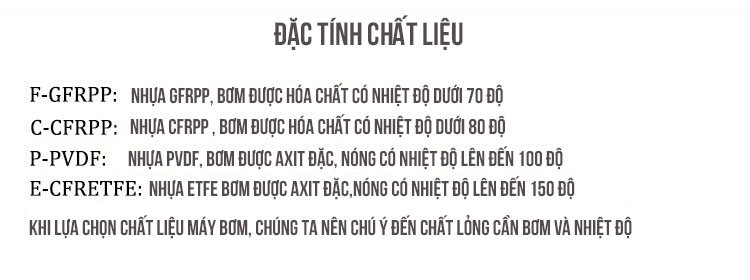

Đặc tính chất liệu tạo thành series QHX
Nhựa GFRPP chịu được chất lỏng có tính axit ăn mòn trung bình và yếu, có nhiệt độ dưới 70 độ C.
Nhựa CFRPP chịu được chất lỏng có tính axit ăn mòn trung bình và yếu, có nhiệt độ dưới 80 độ C.
Nhựa PVDF chịu được chất lỏng có tính axit ăn mòn mạnh, có nhiệt độ dưới 100 độ C.
Nhựa ETFE chịu được chất lỏng có tính axit ăn mòn mạnh, có nhiệt độ dưới 150 độ C.
Mỗi một Model dòng QHX đều đa dạng về mặt chất liệu, do đó, chúng ta phải xem xét chất lỏng được bơm có độ ăn mòn mạnh hay yếu và nhiệt độ là bao nhiêu để lựa chọn chất liệu phù hợp.

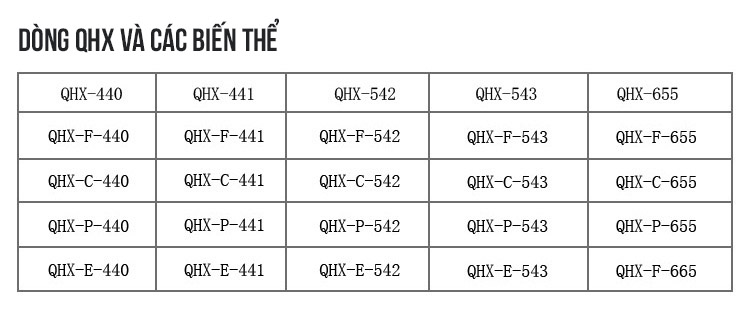

Máy bơm dẫn động từ QHX và các Model đặc trưng của nó:

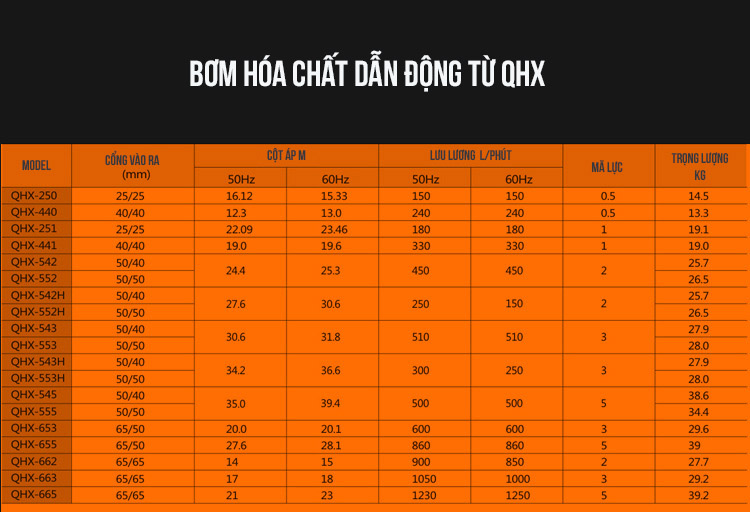

Mỗi một Model nhất định có lưu lượng, cột áp và công suất nhất định, chỉ có một thứ có thể thay đổi đó là chất liệu tạo thành Model đó. Ví dụ như Model QHX F 440, ta có thêm QHX C 440 ( chất liệu nhựa CFRPP) , QHX P 440 ( Chất liệu nhựa PVDF) hay QHX E 440 ( chất liệu nhựa ETFE). Dòng QHX có các Model như QHX 440, QHX 441, QHX 542, QHX 543, QHX655 mỗi Model này ta sẽ tuỳ theo tính ăn mòn của chất lỏng và nhiệt độ để lựa chọn nguyên liệu cho phù hợp.

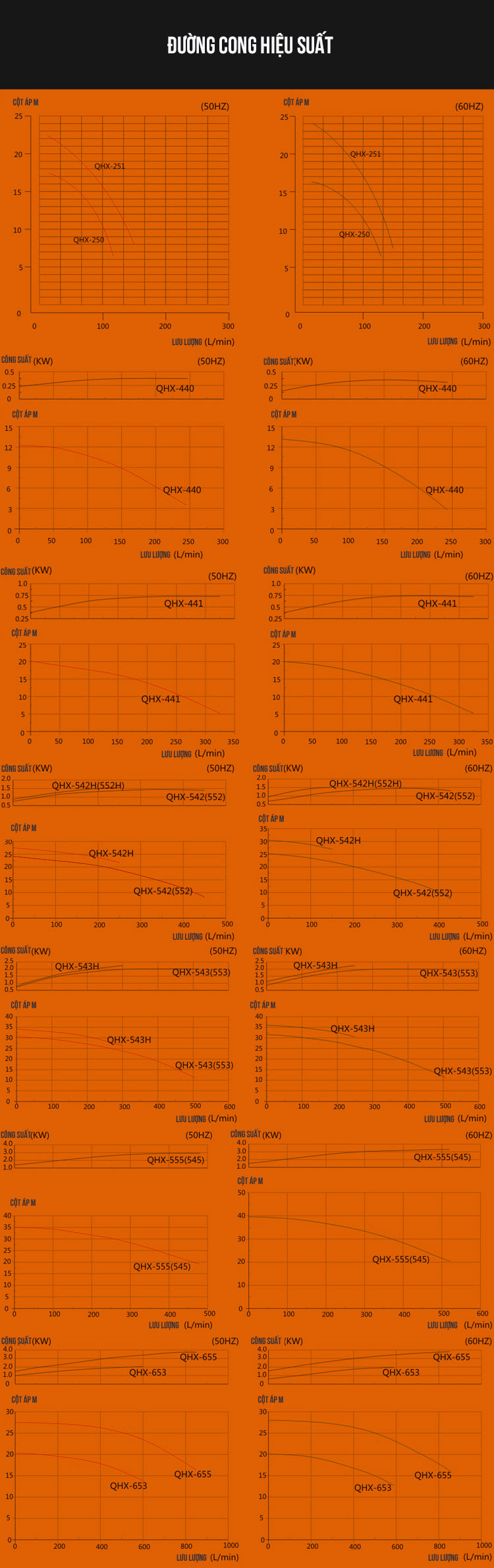

Đường cong hiệu suất của dòng bơm QHX
Quan sát đường cong hiệu suất ta sẽ biết được với từng model tại độ cao nào thì phải dùng công suất bao nhiêu và có lưu lượng như thế nào từ đó sẽ hiểu rõ hơn về từng Model một.

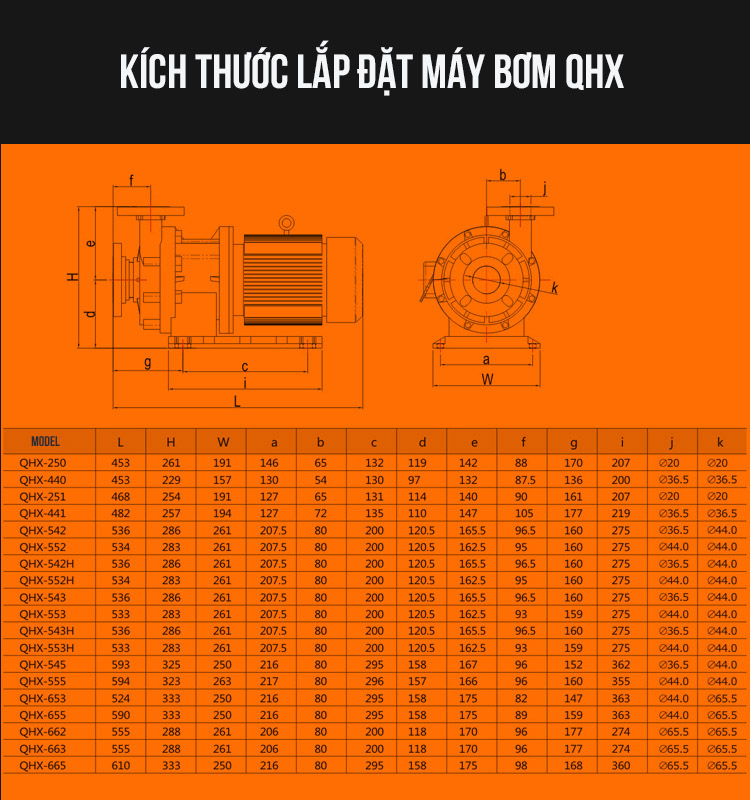

Kích thước lắp đặt của bơm dẫn động từ QHX
Mỗi một Model dòng bơm ly tâm dẫn động từ QHX đều có kích thước xác định, qua đó ta sẽ tính toán được vị trí lắp đặt một cách chuẩn xác nhất mà không cần phải chỉnh sửa nhiều lần.

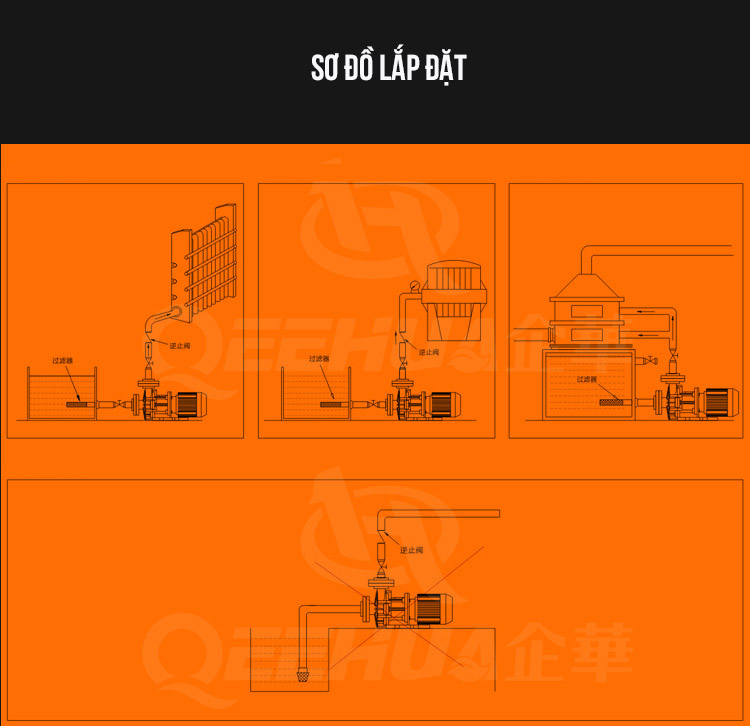

Sơ đồ lắp đặt đúng nhất của Series QHX
Bẳng hướng dẫn lắp đặt máy bơm QHX một cách đúng nhất dưới đây để các bạn tham khảo.

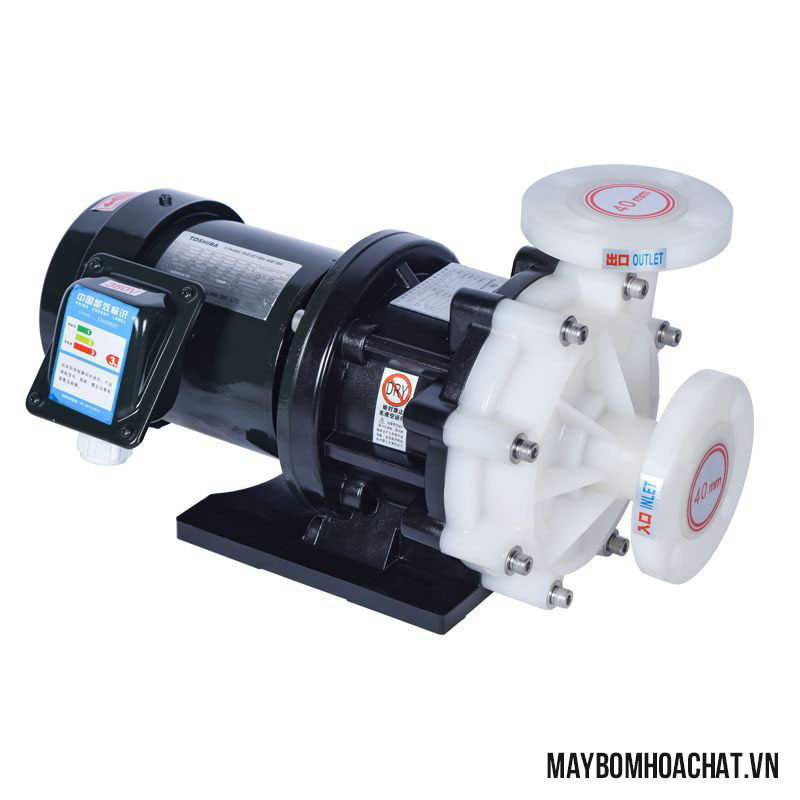

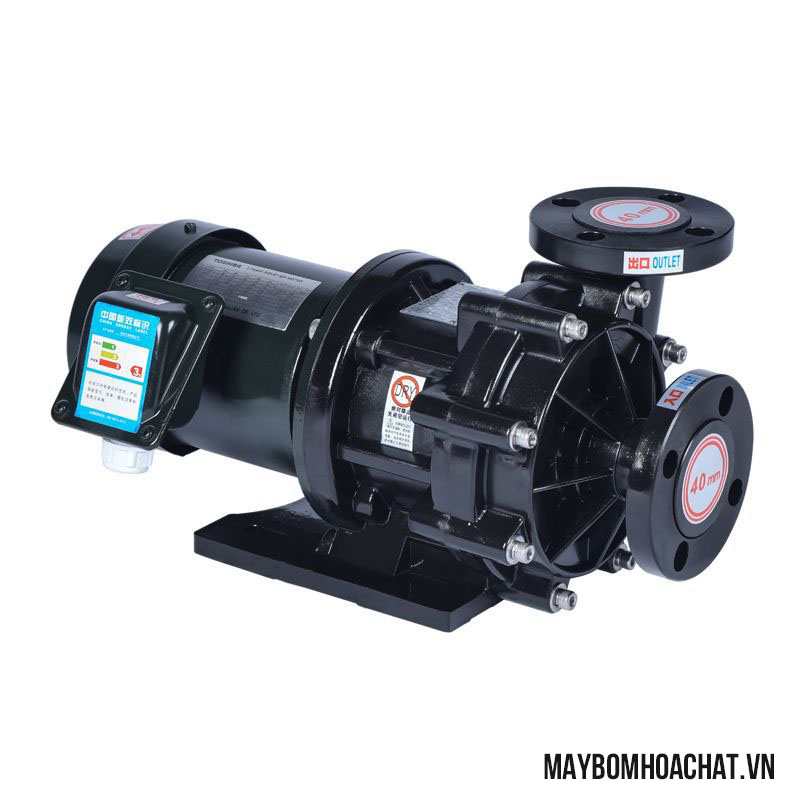

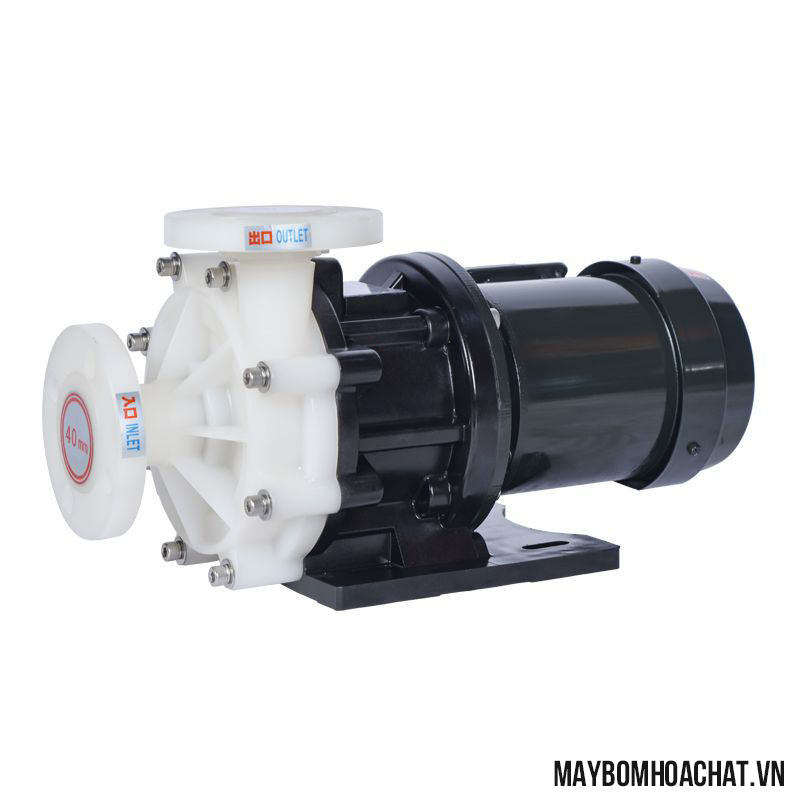

Một số máy bơm QHX thực tế:

Ứng dụng của bơm từ QHX vào thực tế cuộc sống
Bơm ly tâm dẫn động từ QHX được sử dụng rất nhiều trong các nghành như hoá chất, chế tạo sơn, chế tạo giấy, mạ điện, xi mạ, xử lý nước thải…Nó được dùng để bơm các loại axit đặc nóng như H2SO4, H3PO4, HCL, KCL, NaOH, Ba(OH)2… và các loại dung môi khác.
