Bơm bánh răng

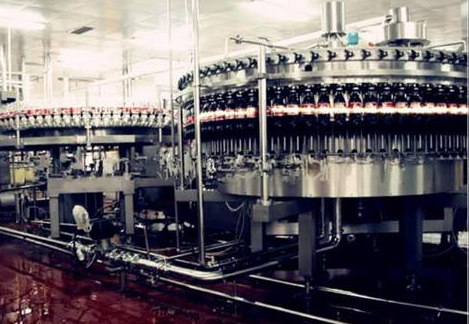

Máy bơm bánh răng được sử dụng trong rất nhiều nghành công nghiệp như: lương thực thực thực phẩm, chăn nuôi gia súc gia cầm, công nghiệp hóa dầu, xây dựng, nông nghiệp... Để hiểu rõ hơn bơm bánh răng là gì và tìm được con bơm bánh răng phù hợp với nhu cầu sản xuất & nghiên cứu, ở bài viết dưới đây chúng tôi hy vọng có thể cung cấp cho các bạn một phần thông tin chi tiết. Chúng tôi hy vọng sau khi đọc xong, các bạn sẽ có khái niệm tổng quan hơn về dòng máy bơm bánh răng này.

Bơm bánh răng là gì?

Bơm bánh răng là dòng bơm sử dụng các bánh răng để bơm các chất có độ nhớt cao ( độ đậm đặc cao, độ kết dính cao) như: Nhựa đường, keo, mật mía, rỉ mật đường, mực in, sơn, dầu DO, dầu FO…bơm bánh răng sẽ hỗ trợ quá trình vận chuyển chất lỏng tới khu vực cần thiết một cách tốt nhất, không bị ảnh hưởng bởi các đặc tính hóa học của chúng trong quá trình sử dụng. Các chất lỏng được bơm phải thỏa mãn điều kiện đó là không có các hạt rắn lơ lửng và có độ ăn mòn thấp hoặc không đáng kể.

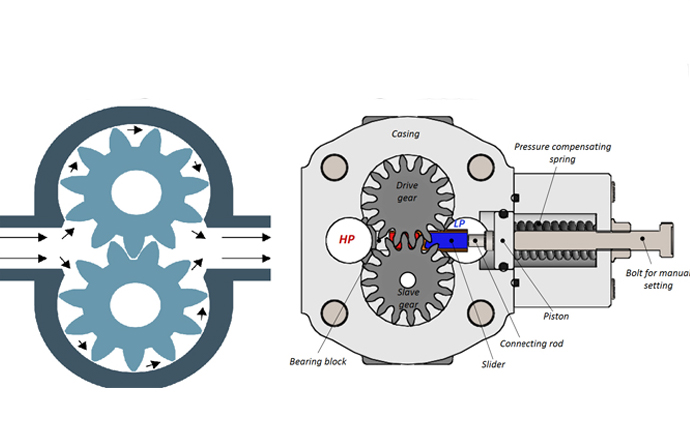

Cấu tạo bơm bánh răng

Bơm bánh răng gồm nhiều bộ phận khác nhau. Tuy nhiên, tổng quan bơm bánh răng bao gồm các bộ phận chính sau: Đầu bơm, Bệ đỡ và động cơ.

Đầu bơm. Đầu bơm là bộ phận đóng vai trò quan trọng trọng việc vận chuyển chất lỏng của bơm bánh răng. Máy bơm bánh răng ( ăn khớp trong hay ăn khớp ngoài), đầu bơm đều có các bộ phận như: thân bơm, bánh răng chủ động, bánh răng bị động, trục bơm, phớt ( cơ khí hoặc phớt tút, phớt tết), khớp nối, vòng bi … Phương pháp chế tạo đầu bơm bánh răng thường dùng là đúc hỗn hợp kim loại. Nhà sản xuất dùng hồn hợp kim loại dưới dạng nóng chảy đổ vào khuôn. Sau khi đúc xong thì đầu bơm trải qua quá trình gia công để tạo thành sản phẩm hoàn chỉnh. Ngày nay, có thêm công nghệ thấm Nito giúp cho thành bơm trở nên cứng cáp hơn.
Bệ đỡ: Thường làm bằng thép hoặc gang để tiết kiệm chi phí. Bệ đỡ được sơn phủ cẩn thận với mục đích hạn chế bị ăn mòn và dễ dàng vệ sinh, thuận tiện cho quá trình bảo dưỡng và bảo trì. Bệ đỡ của máy bơm bánh răng có tác dụng nâng đỡ đầu bơm, giúp máy bơm hạn chế được sự rung lắc khi hoạt động.Việc hạn chế rung lắc giúp cho các bộ phận bên trong máy bơm khít hơn, tuổi thọ dài hơn từ đó khiến máy bơm hoạt động lâu dài và tiết kiệm chi phí cho người sử dụng.
Động cơ: Động cơ của máy bơm bánh răng thường được làm bằng hợp kim với các vòng dây quấn là là dây đồng nguyên chất. Sử dụng dây động giúp cho máy bơm chạy êm hơn, độ rung và độ ồn thấp hơn, tỏa nhiệt tốt hơn từ đó giúp cho động cơ của bơm có tuổi thọ dài hơn.

Phân loại bơm bánh răng

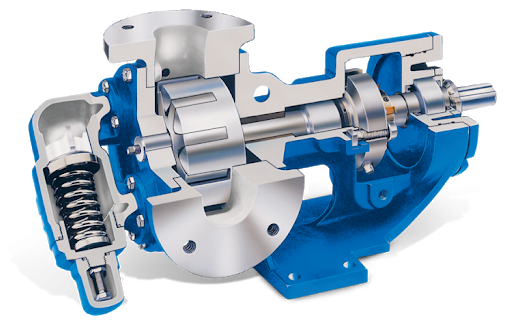

Bơm bánh răng ăn khớp trong: Là dòng máy bơm sử dụng 2 bánh răng ăn khớp lồng trong với nhau do đó có khả năng vận chuyển các chất có độ đậm đặc cao và rất cao. Bơm bánh răng ăn khớp trong có 2 bánh răng được đặt lệch nhau, không cân xứng. Khi động cơ quay, làm cho trục bơm quay và khiến cho 2 bánh răng quay theo, từ đó hút chất lỏng vào buồng hút. Buồng hút và buồng đẩy của máy bơm bánh răng ăn khớp nhau được ngăn cách nhau theo thiết kế. Khi đó, chất lỏng cần bơm chứa ở các rãnh bánh răng, theo chiều quay của bơm sẽ đi từ khoang hút đến khoang đẩy. Sau đó, chất lỏng sẽ theo cổng xả ( đường ra) được đẩy ra ngoài. Chất lỏng được đẩy theo độ cao nhất định tùy theo cấu tạo của từng loại bơm bánh răng.

Ưu điểm và nhược điểm bơm bánh răng ăn khớp trong

Ưu điểm:

+ Bơm bánh răng ăn khớp trong có thiết kế nhỏ gọn, thuận tiện cho việc sửa chữa, bảo dưỡng, di chuyển.

+ Bơm được các chất có độ nhớt cao ( đậm đặc cao, độ kết dính cao) như nhựa đường, mật mía, keo dán, sơn, mực bút bi, mực máy in, keo epoxy…

+ Máy bơm bánh răng ăn khớp trong có khả năng tự mồi nghĩa là máy có khả năng tự hút mà không cần mồi trước mỗi lần sử dụng.

+ Do sử dụng bánh răng ăn khớp trong, máy bơm khi hoạt động không phát ra tiền ồn lớn.

+ Bơm bánh răng ăn khớp trong có kèm van an toàn, đảm bảo cho sự quá tải của bơm ko xảy ra.

+ Máy bơm bánh răng ăn khớp trong đa dạng về công suất và hình dáng, đáp ứng được đầy đủ nhu cầu cần thiết trong sản xuất, nghiên cứu, chế tạo.

Nhược điểm

+ Thiết kế kín, khó tháo lắp. Do đó bơm bánh răng ăn khớp trong sẽ hơi khó bảo trì, bảo dưỡng.

+ Vì bơm bánh răng ăn khớp trong có thiết kế và cấu tạo phức tạp, hiệu quả và hiệu suất cao, do đó giá thành của bơm bánh răng ăn khớp trong cao hơn bơm bánh răng ăn khớp ngoài trong trường hợp lưu lượng và độ cao đẩy tương đương.

+ Máy bơm có cổng ra/ ống xả nhỏ.

+ Dù có tiếng ồn thấp nhưng nó vẫn cao hơn mức trung bình do đó chỗ lắp máy bơm nên để ở nơi rộng rãi, ít người.

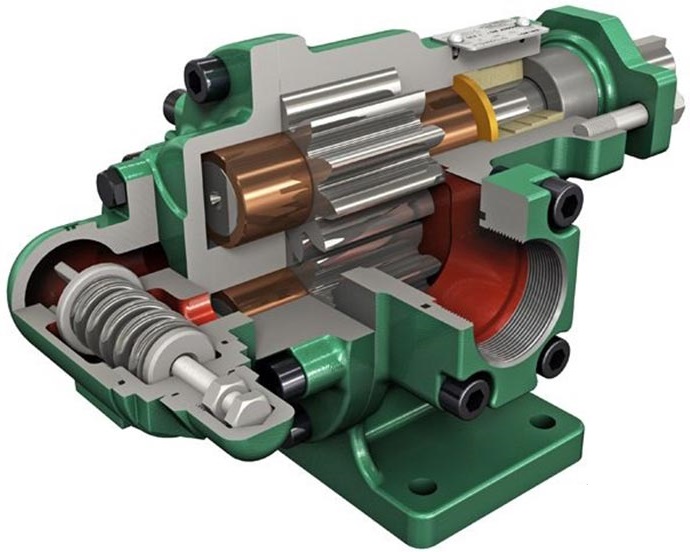

Bơm bánh răng ăn khớp ngoài: Đây là dòng máy bơm sử dụng hai bánh răng giống nhau ăn khớp răng ngoài để tạo ra dòng chảy. Bánh răng của máy bơm bánh răng ăn khớp ngoài có đường kính như nhau và được hỗ trợ cả 2 bên, do đó trục bơm ko bị lệch hướng và gây ra sự mài mòn sớm.

Bơm bánh răng ăn khớp ngoài có các ưu và nhược như sau:

Ưu điểm:

+ Bơm bánh răng ăn khớp ngoài có thiết kế nhỏ gọn, đơn giản, cho nên dễ dàng hơn trong việc sửa chữa, bảo dưỡng, vệ sinh và lắp đặt.

+ Thiết kế mở, dễ dàng tháo lắp trong việc sửa chữa, bảo dưỡng.

+ Bơm các loại chất lỏng có độ đậm đặc cao như: mực in, dầu FO, dầu Diesel, mỡ bò, mỡ cá…

+ Bơm bánh răng ăn khớp ngoài có dải lưu lượng lớn, phù hợp bơm các chất từ lưu lượng lớn đến lưu lượng nhỏ.

+ Máy bơm bánh răng ăn khớp ngoài đa dạng chất liệu như: Hợp kim gang, inox 304, inox 316…

+Trong quá trình hoạt động, bơm phát ra tiếng ốn không quá lớn.

+ Một số loại bơm bánh răng ăn khớp ngoài có thiết kế kèm theo van an toàn, từ đó giúp bơm hạn chế được các thiệt hại khi bị quá tải, giảm áp khi quá cao, động cơ quá nóng.

Nhược điểm:

+ Kích thước lớn, máy bơm sẽ khó vận chuyển hơn bơm bánh răng ăn khớp trong trong trường hợp tương đương về lưu lượng và độ cao đẩy.

+ Khi bơm chất lỏng, tiếng ồn do máy bơm phát ra lớn hơn so với bơm bánh răng ăn khớp trong cùng lưu lượng và công suất.

+ Máy bơm không bơm được các chất có độ nhớt quá cao ( độ đậm đặc quá lớn).

+ Dòng bơm bánh răng ăn khớp ngoài chưa có thiết kế tự mồi, mỗi lần bơm sẽ phải mồi. Để không phải mồi cho những lần sử dụng sau thì chúng ta nên sử dụng trõ bơm.

+ Bơm bánh răng ăn khớp ngoài không thể chạy khô khi sử dụng. Nếu bị chạy khô trong thời gian dài, các bộ phận máy bơm sẽ cháy và gây ra hỏng hóc không đáng có.
