Trong lĩnh vực bơm công nghiệp thì bơm màng khí nén là một dòng bơm đa dụng do được sử dụng trong nhiều nghành công nghiệp khác nhau như công nghiệp hóa dầu, công nghiệp xử lý nước thải, công nghiệp hóa chất, công nghiệp thực phẩm, y dược, nông nghiệp, khai thác khoáng sản…Dòng máy bơm màng khí nén MK40 thương hiệu Morak của nhà sản xuất Joffee với đường kính ống hút và ống xả là 40mm vô cùng thích hợp để bơm các loại chất lỏng như: bột mỳ, thịt xay, bùn thải, dầu DO, xăng, dầu FO, dầu dùng trong động cơ bôi trơn, mực máy in, sơn, keo dán…

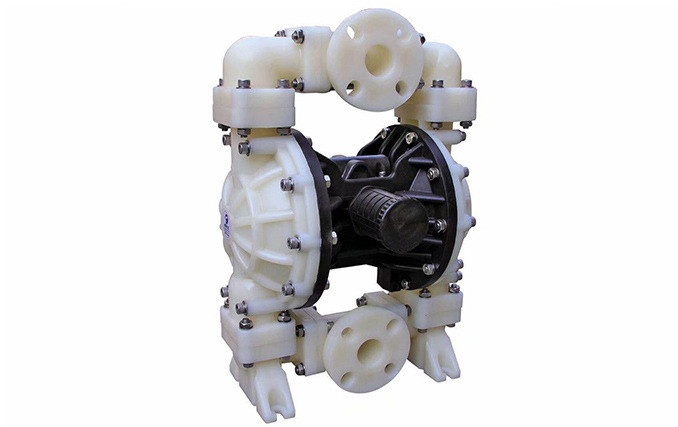

Dòng bơm màng MK40 series.
Dòng bơm màng MK40 có các đặc điểm kỹ thuật chung như:
Mã sản phẩm
|
MK40
|
|
Hút sâu (m)
|
8
|
|
Kích thước hạt rắn tối đa (mm)
|
5
|
|
Cổng hút/xả (inch)
|
1*1/2
|
|
Lưu lượng max ( l/phút)
|
357
|
|
Áp suất max (m)
|
84
|
|
|
||
Chất liệu
|
||
Thân bơm
|
Nhựa PP, nhựa PVDF, Nhôm, inox 304…
|
|
Màng bơm
|
Tepflon, Santo, Hytrel…
|
|
Bi
|
Tepflon, Santo, Inox 304, Inox 316…
|
|
Đế
|
Nhựa PP, PVDF, Inox 304, Inox 316…
|
|
Bộ trung tâm
|
Nhựa PP
|
|
|
||
Trọng lượng (kgs)
|
|
|
Nhựa PP
|
17
|
|
Nhựa PVDF
|
24
|
|
Nhôm
|
20
|
|
Inox 304/Inox 316
|
31
|
|
|
|
Máy bơm màng khí nén MK40 có các thông số kỹ thuật chung như:
- Lưu lượng ( khối lượng chất lỏng ) mà máy bơm bơm được lên tới 358l/ phút.
- Máy bơm sử dụng máy nén khí có công suất 4kw.
- Cột áp tối đa mà máy thuộc dòng MK40 có thể bơm được chất lỏng lên tới 84m. Nhưng theo khuyến nghị của nhà sản xuất, máy bơm muốn hoạt động lâu dài cho tuổi thọ cao thì nên bơm ở cột áp 40-60m.
- Kích thước hạt rắn tối đa mà máy có thể bơm được lên tới 6mm.
- Máy bơm màng khí nén MK40 có khả năng tự mồi và có khả năng hút sâu lên tới 8m.
- Bất kỳ Model MK40 nào cũng có cổng hút và cổng xả có đường kính như nhau là 40mm.
Đặc điểm chung của bơm màng khí nén MK40:
- Thân máy bơm của bơm màng MK40 là bộ phận tiếp xúc trực tiếp với chất lỏng. Thân máy bơm được làm từ các chất liệu như nhựa, nhôm, Inox 304, Inox 316, Gang. Tùy vào nhu cầu sử dụng, chúng ta lựa chọn chất liệu hợp lý nhất cho thân bơm. Nếu máy bơm dùng để bơm các loại axit hay bazơ hay các hóa chất sau khi sử dụng cảu quá trình xi mạ thì nên sử dụng chất liệu nhựa. Máy bơm dùng để bơm bùn lỏng, bùn hố móng công trình thì nên sử dụng chất liệu nhôm. Máy bơm dùng để bơm xăng dầu, các loại dầu bôi trơn thì nên dùng chất liệu nhựa hoặc nhôm là phù hợp nhất. Máy bơm sử dụng trong lĩnh vực thực phẩm, y dược, y tế thì sử dụng bơm có chất liệu là Inox 304 hoặc Inox 316 để đảm bảo vệ sinh an toàn thực phẩm.
- Bộ trung tâm của máy bơm màng khí nén dòng MK40 có thể sử dụng chất liệu nhựa, nhôm, Inox.
- Với màng bơm, Màng bơm của bơm màng khí nén hay bơm màng điện là bộ phận tiếp xúc trực tiếp với chất lỏng. Màng bơm sử dụng cho bơm màng khí nén MK40 có các loại màng như: Tepflon, Santo, Hytrel, BunaN, EPDM, Viton. Trong các loại màng bơm nói trên, màng bơm được làm bằng chất liệu Tepflon là tốt nhất do kháng ăn mòncủa các loại hóa chất, chống mài mòn và chịu nhiệt độ cao, chuyên dùng để sử dụng cho bơm các loại hóa chất có độ ăn mòn cực cao và nhiệt độ cao.
Các màng còn lại như Santo, Hytrel, Buna N, EPDM, Viton chuyên dùng để bơm các loại hóa chất có độ ăn mòn yếu và trung bình và ở nhiệt độ dưới 80 độ C.
Nếu máy bơm MK40 sử dụng màngTepflon thì bên trong nó có thêm màng lót là màng Santo giúp màng bơm chắc chắn hơn. Như vậy, mỗi một máy bơm MK40 sẽ gồm hai màng bơm làm bằng chất liệu Tepflon và hai màng bơm làm bằng chất liệu Santo, tổng cộng là bốn màng bơm. Chỉ máy bơm sử dụng màng Tepflon mới có bốn màng bơm, còn các máy bơm sử dụng màng Hytrel, Santo hay Buna N thì chỉ có hai màng bơm mà không có màng lót. Kích thước của màng bơm thuộc MK40 có đường kính chung là 220mm.
- Bi của bơm màng khí nén MK40 cũng là một bộ phận tiếp xúc trực tiếp với chất lỏng được bơm. Bi của bơm MK40 cũng được làm từ các chất liệu như Tepflon, Hytrel, Santo, Buna N, EPDM, Viton. Cũng tương tự như màng bơm, bi của bơm màng MK40 chất liệu Tepflon có tính chất tốt nhất, kháng lại được các axit có độ ăn mòn và nhiệt độ cao. Bi dùng chất liệu là Santo hay Hytrel hay Buna N, Viton, EPDM thì thường dùng cho hóa chất có tính ăn mòn yếu và trung bình với nhiệt độ chất lỏng không quá 80 độ. Bi dùng cho bơm màng MK40 phải đủ bốn bi cho mỗi bơm. Kích thước của bi như nhau có đường kính chung là 57mm.
- Đế bi dùng cho bơm màng khí nén MK40 thường sử dụng các chất liệu như: Tepflon, Santo, BunaN, nhựa PP, Inox, nhựa PVDF, nhựa EPDM. Máy bơm MK40 nếu dùng để bơm chất lỏng có độ ăn mòn cao và nhiệt độ cao thì nên dùng chất liệu là nhựa Tepflon hoặc nhựa PVDF. Máy bơm chỉ dùng để bơm các chất có tính ăn mòn yếu hoặc trung bình thì nên dùng đế bi có chất liệu là nhựa PP hay Santo. Mỗi một máy bơm màng MK40 có bốn đế bi. Đế bi của bơm màng MK40 có đường kính ngoài là 89mm, đường kính trong là 44mm, có độ dày là 22mm và độ cao là 12mm.
- Vòng đệm của bơm màng khí nén MK40 có chất liệu vô cùng phong phú và đa dạng: Tepflon, Santo, Hytrel, BunaN, EPDM, Viton. Tùy theo tính chất bơm của chất lỏng mà chúng ta lựa chọn chất liệu vòng đệm tương ứng. Mỗi máy bơm màng MK40 có bốn vòng đệm.
- Máy bơm màng khí nén MK40 được làm bằng nhựa PVDF có trọng lượng 24kg.
- Máy bơm màng khí nén MK40 được làm bằng nhựa PP có trọng lượng 17kg.
- Máy bơm màng khí nén MK40 được làm bằng Inox 304 hoặc Inox 316 có trọng lượng 31kg.
- Máy bơm màng khí nén MK40 được làm bằng nhôm có trọng lượng 20kg.

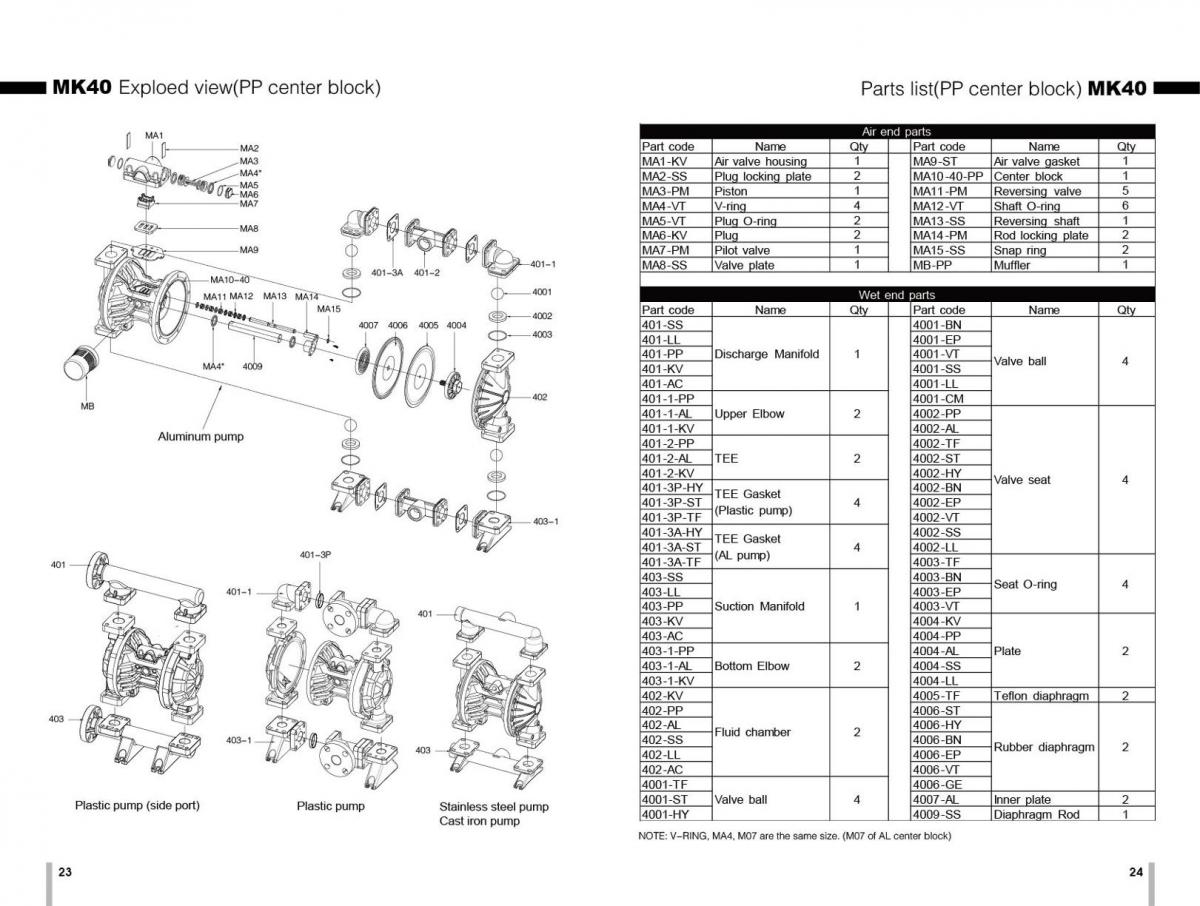

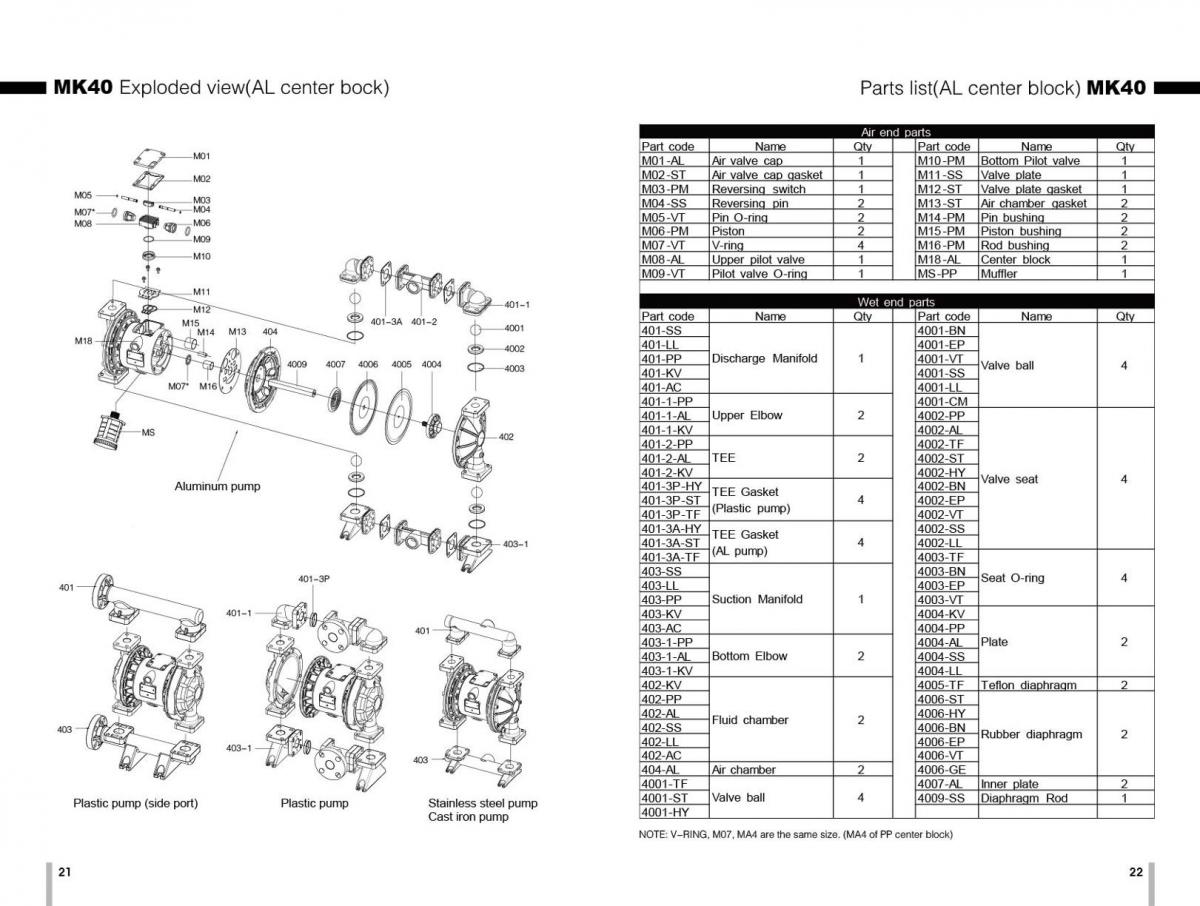

Dòng MK40 có hình ảnh bên trong như sau:
Xem xét một Model của dòng bơm màng khí nén MK40 để tìm hiểu thông số qua Model của máy bơm nhé:
- Model: MK40PP-SS/TF/TF/SS
- Thông số đầu tiên là MK40. MK40 nghĩa là máy bơm thuộc series bơm màng khí nén MK40 cho nên nó có đầy đủ các thông số kỹ thuật của dòng bơm này.
- Thông số thứ hai là nhựa PP. Nhựa PP là chất liệu tạo nên bộ trung tâm. Bộ trung tâm của bơm màng MK40 có thể được tạo thành từ nhựa PVDF ( KV), nhôm (AL), Inox 304 (SS), Inox 316 (LL), nhựa PP ( PP). Trong trường hợp này PP nghĩa là bộ trung tâm làm bằng nhựa PP.
- Thông số thứ ba là SS dùng để chỉ chất liệu tạo thành thân bơm.Thân máy bơm màng MK40 còn được tạo thành từ các chất liệu khác như nhựa PP (PP), nhựa PVDF (KV), nhôm ( AL), Inox 304 (SS), Inox 316 (LL). Trong trường hợp này, SS nghĩa là thân bơm làm bằng Inox 304.
- Thông số thứ bốn là TF ( Tepflon) nghĩa là chất liệu tạo lên màng bơm. Màng bơm của bơm màng khí nén MK40 được tạo thành từ các chất liệu như Tepflon ( TF), Santo (ST), Hytrel (HY), BunaN (BN), Viton (VT), nhựa EPDM ( EPDM).
- Thông số thứ năm TF là bi của bơm màng MK40. TF là ký hiệu của chất liệu là Tepflon. Bi của bơm màng khí nén MK40 được tạo thành từ các chất liệu như Tepflon ( TF), Santo (ST), Hytrel (HY), BunaN (BN), Viton (VT), Nhựa EPDM (EPDM).
- Thông số thứ sáu là đế bi SS ( Inox 304). SS là đế bi làm từ chất liệu Inox 304. Đế bi của bơm màng khí nén MK40 được tạo thành từ các chất liệu như Tepflon ( TF), Santo (ST), Hytrel (HY), BunaN (BN), Viton (VT). Inox 316 (LL).
Máy bơm màng khí nén MK40 được ứng dụng rộng rãi trong các nghành công nghiệp như:
- Công nghiệp hóa chất: Bơm các hóa chất như NaOH, H2SO4.. có nồng độ cao và nhiệt độ cao. Khi sử dụng máy bơm để bơm các loại hóa chất có tính chất ăn mòn cao và nhiệt độ cao như vậy thì chúng ta nên sử dụng bộ trung tâm làm bằng chất liệu PVDF, thân bơm cũng bằng chất liệu PVDF. Toàn bộ các phụ kiện bên trong như màng bơm, bi, đế, vòng đệm phải dùng nhựa Tepflon thì mới chịu được sự ăn mòn khủng khiếp của các hóa chất trên.
- Công nghiệp xử lý nước thải, hóa chất chứa lẫn tạp chất xi mạ: các chất bùn thải từ các khu công nghiệp, khu chế xuất cần được đưa vào máy ép bùn để đem đi xử lý. Khi sử dụng máy bơm màng khí nén MK40 để bơm các loại bùn thải có chứa hóa chất hoặc không chứa hóa chất như này thì chất liệu máy bơm được ưu tiên sử dụng là nhựa PP, màng bơm,bi bơm, đế bơm và vòng đệm thì nên sử dụng nhựa Hytrel hoặc Santo là đủ.
- Công nghiệp hóa dầu: Do xăng dầu là chất dễ cháy và bay hơi cho nên sử dụng máy bơm màng khí nén MK40 đảm bảo cho quá trình cháy nổ không bị phát sinh. Chất liệu sử dụng cho máy bơm màng dùng trong lĩnh vực xăng, dầu thì nhôm, gang hay nhựa đều sử dụng tốt cả. Màng bơm, bi và đế bi thì nên dùng nhựa Hytrel, Santo hay Buna N đều được cả.
- Công nghiệp thực phẩm, y tế, y dược: Máy bơm màng MK40 được sử dụng trong lĩnh vực thực phẩm và y tế bằng cách sử dụng các chất liệu làm bằng Inox 304 hoặc 316. Máy bơm có thể bơm các chất như thịt xay, bột mỳ, nước sốt, nước ép trái cây, mạch nha, các loại thuốc bột, các loại thuốc nước…
- Lĩnh vực nông nghiệp và nuôi trồng thủy hải sản: Máy bơm màng khí nén MK40 được sử dụng để bơm các chất lỏng như bùn loãng, bùn ao, bùn hố móng, phân trâu phân bò…Chất liệu thân bơm được sử dụng để bơm các loại chất lỏng như trên là gang hoặc nhôm.
Ngoài ra, máy bơm màng khí nén còn sử dụng nhiều trong các nghành khác như: gốm sứ, công nghiệp chế tạo và sản xuất giấy…
