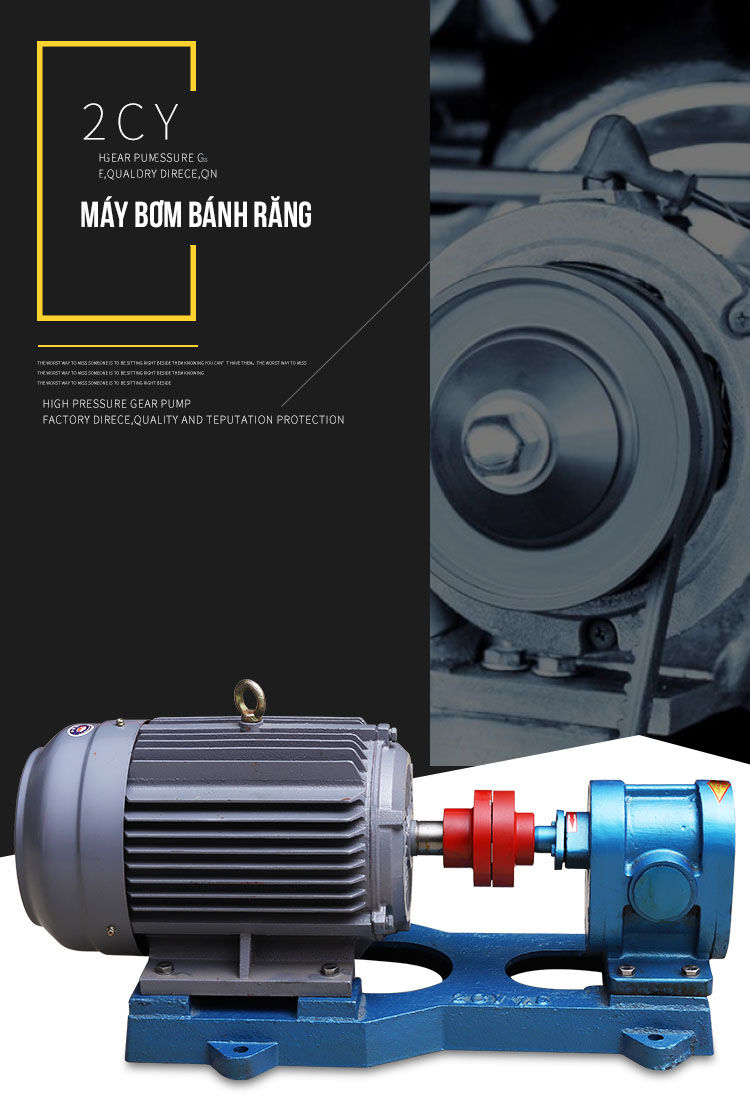

2CY là dòng bơm bánh răng, chuyên được sử dụng để bơm các loại dung dịch không có tính ăn mòn, có độ nhớt cao và không có lẫn tạp chất. Máy bơm hoạt động ổn định giúp cho quá trình làm việc diễn ra trơn tru, mượt mà và tiếng ồn thấp.

Công dụng:

Dùng để bơm các chất không có tính ăn mòn và có độ nhớt từ 5-1500cSt. Trong đó, nhiệt độ của chất lỏng được bơm ko được vượt quá 80 độ và trong chất lỏng được bơm không có lẫn tạp chất.

Lắp đặt:

Dòng bơm 2CY thường dùng để bơm các loại chất lỏng có độ nhớt cao. Nó được dùng trong phần lớn  các nghành công nghiệp với vai trò là bơm chất có độ nhớt.

Cấu tạo:

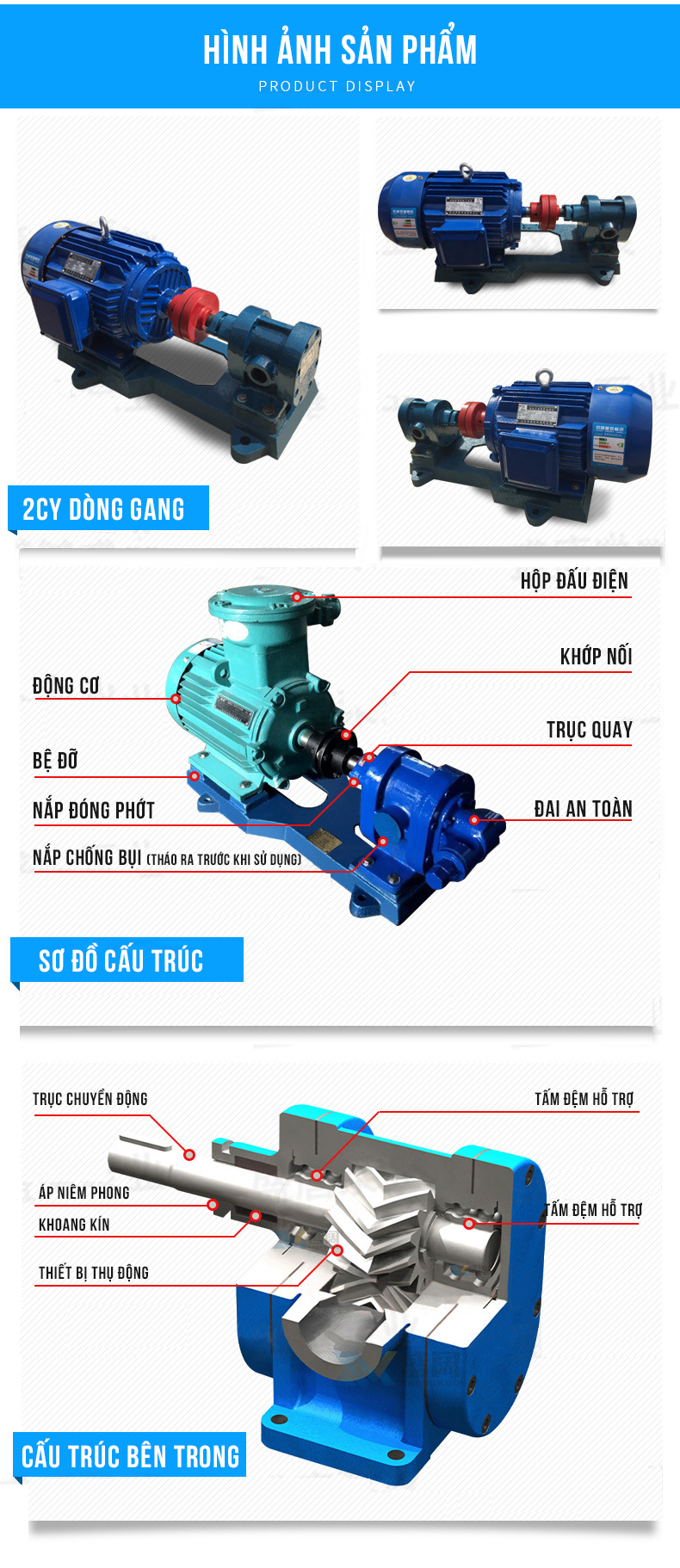

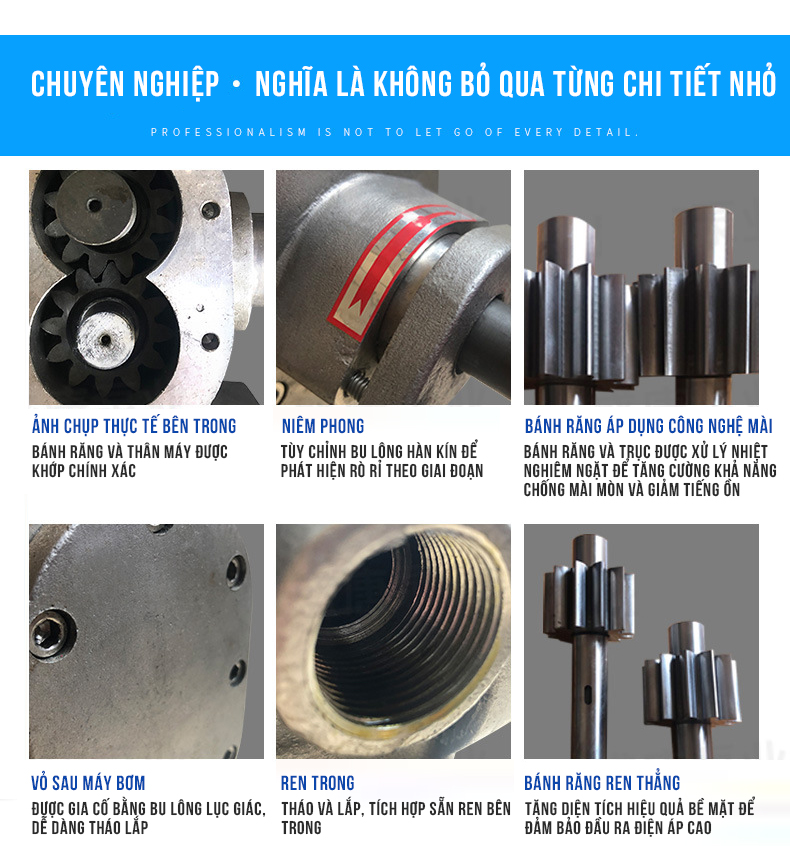

Thành phần cấu tạo nên đầu bơm 2CYgồm các bộ phận sau: Bánh răng, trục, vỏ bơm, thân bơm, van an toàn, phớt…. Tất cả các bộ phận của bơm đều được bôi trơn trong quá trình hoạt động.

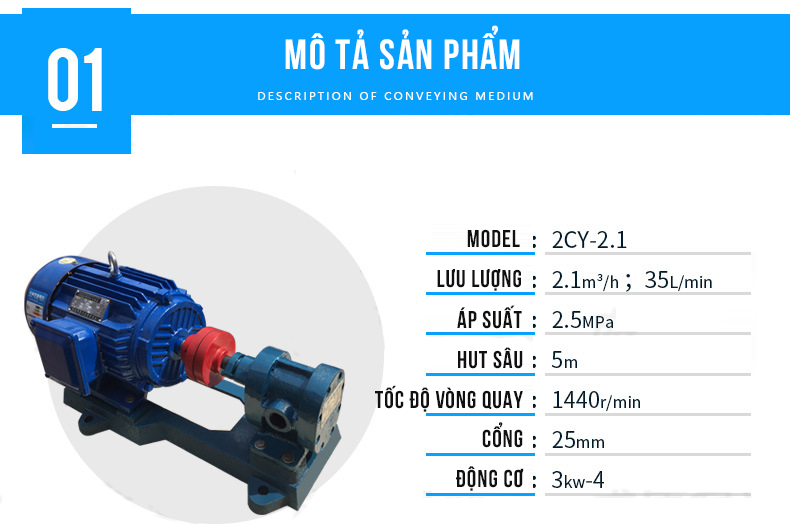

Chúng ta hãy xem xét một Model bơm 2CY dưới đây, ví dụ là Model  2CY-2.1.

- Lưu lượng của Model 2CY-2.1 này là 2.1m3/h tức là một phút máy bơm bơm đươc 35 lít.

- Dòng máy bơm 2CY có áp lực đẩy tương đối lớn lên tới 2.5Mpa tức 25 bar, tính theo m thì máy có khả năng đẩy cao lên tới 250m.

- Máy có khả năng tự mồi và hút sâu lên tới 5m.

- Động cơ của máy sử dụng là 3kw-4 nghĩa là công suất của động cơ là 3kw chạy với tốc độ 1440 vòng/ phút.

- Model 2CY2.1 có đường kính cổng hút và cổng xả như nhau là 25mm.

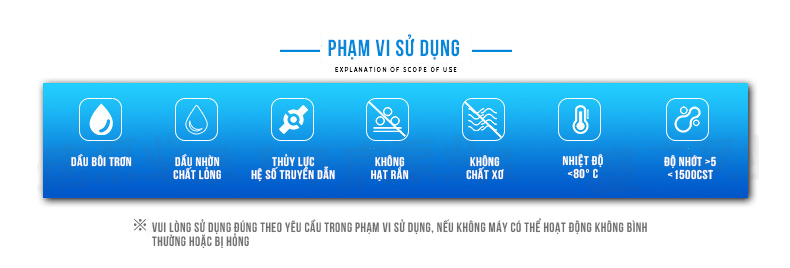

Máy bơm bánh răng ăn khớp ngoài 2CY được sử dụng trong phạm vi sau:

- Máy được sử dụng để bơm các loại dầu bôi trơn, dầu nhờn, máy thuỷ lực của các máy móc yêu cầu bơm thuỷ lực như xe nâng hạ, hệ thống thuỷ lực.

- Chất được bơm không chứa lẫn các tạp chất, các hạt rắn. Các chất này có thể phá huỷ máy bơm từ bên trong.

- Chất lỏng được bơm cũng không có lẫn xơ sợi, nếu có lẫn xơ sợi sẽ bị vướng vào các bánh răng khiến cho máy bơm bị hỏng.

- Dòng máy 2CY bơm được chất lỏng có nhiệt độ dưới 80 độ C.

- Độ nhớt mà máy bơm bơm đước từ 5-1500 cst. Máy chuyên dùng bơm dầu, bơm mỡ động cơ...

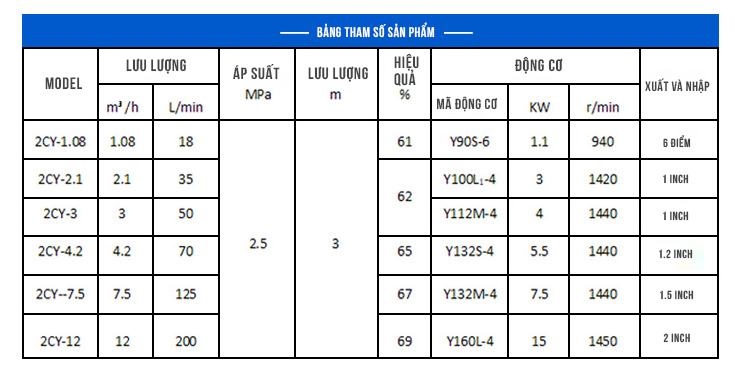

Chúng ta hãy xem xét tham số của một số Model máy bơm 2CY điển hình nhé.

Model 2CY-1.08:

- Lưu lượng 1.08m3/h tương đương 18 lít/ phút.

- Áp suất của Model 2CY1.08 là 2.5Mpa tương đương 25 bar.

- Máy có khả năng tự mồi  và hút sâu lên tới 3m.

- Công suất mà động cơ sử dụng là 1.1kw có tốc độ 940 vòng/ phút.

- Đường kính hút/xả của máy là 0.6 inch.

Model 2CY-3:

- Lưu lượng 3m3/h tương đương 50 lít/ phút.

- Áp suất của Model 2CY3 là 2.5Mpa tương đương 25 bar.

- Máy 2CY-3có khả năng tự mồi  và hút sâu lên tới 3m.

- Công suất mà động cơ sử dụng là 4kw có tốc độ 1440 vòng/ phút.

- Đường kính hút/xả của máy 2CY3 là 1 inch.

Model 2CY-4.2:

- Lưu lượng 4.2m3/h tương đương 70 lít/ phút.

- Áp suất của Model 2CY4.2 là 2.5Mpa tương đương 25 bar.

- Máy 2CY-4.2có khả năng tự mồi  và hút sâu lên tới 3m.

- Công suất mà động cơ sử dụng là 5.5kw có tốc độ 1440 vòng/ phút.

- Đường kính hút/xả của máy 2CY4.2 là 1.2 inch.

Model 2CY-7.5:

- Lưu lượng 7.5m3/h tương đương 125 lít/ phút.

- Áp suất của Model 2CY7.5 là 2.5Mpa tương đương 25 bar.

- Máy 2CY-7.5có khả năng tự mồi  và hút sâu lên tới 3m.

- Công suất mà động cơ sử dụng là 7.5kw có tốc độ quay là 1440 vòng/ phút.

- Đường kính hút/xả của máy 2CY7.2 là 1.5 inch.

Model 2CY-12:

- Lưu lượng 12m3/h tương đương 200 lít/ phút.

- Áp suất của Model 2CY12 là 2.5Mpa tương đương 25 bar.

- Máy 2CY-12có khả năng tự mồi  và hút sâu lên tới 3m.

- Công suất mà động cơ sử dụng là 15kw có tốc độ quay là 1440 vòng/ phút.

- Đường kính hút/xả của máy 2CY12 là 2 inch.

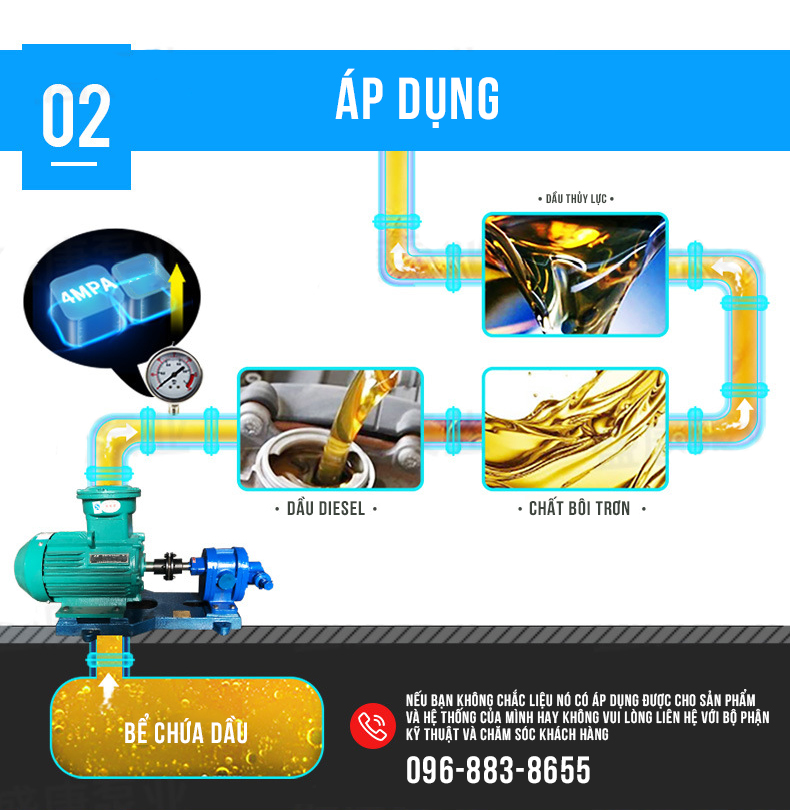

Máy bơm bánh răng dòng 2CY chủ yếu dùng để bơm dầu thuỷ lực, dầu DO và các chất bôi trơn có độ nhớt cao.

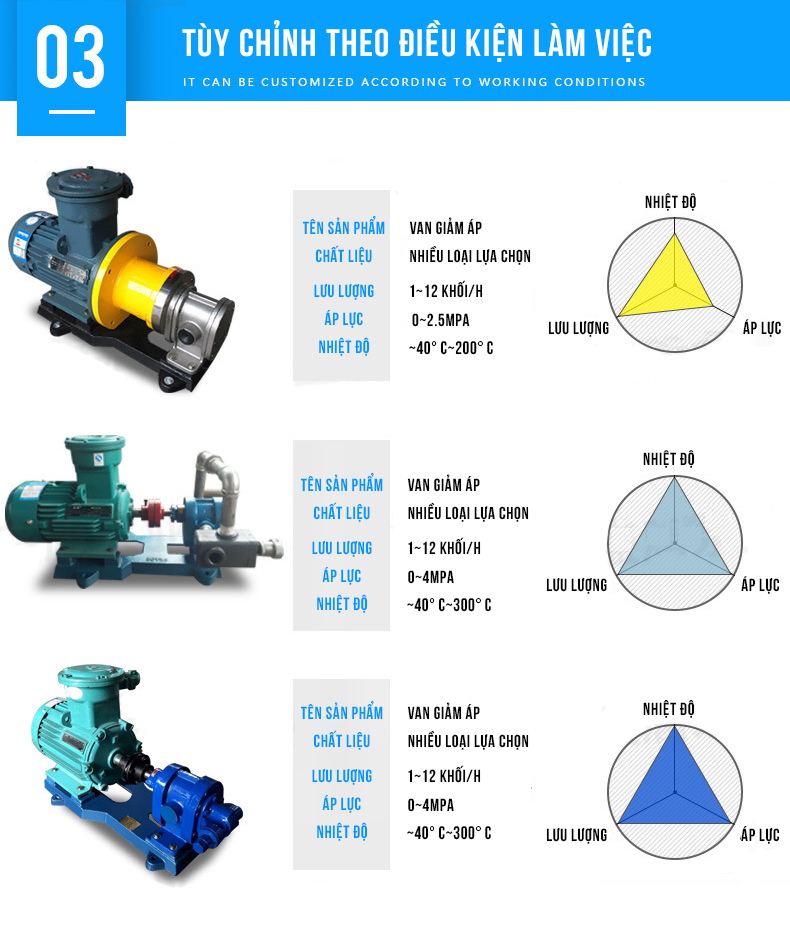

Máy bơm bánh răng dòng 2CY sử dụng nhiều loại van giảm áp khác nhau , có nhiều loại lựa chọn.

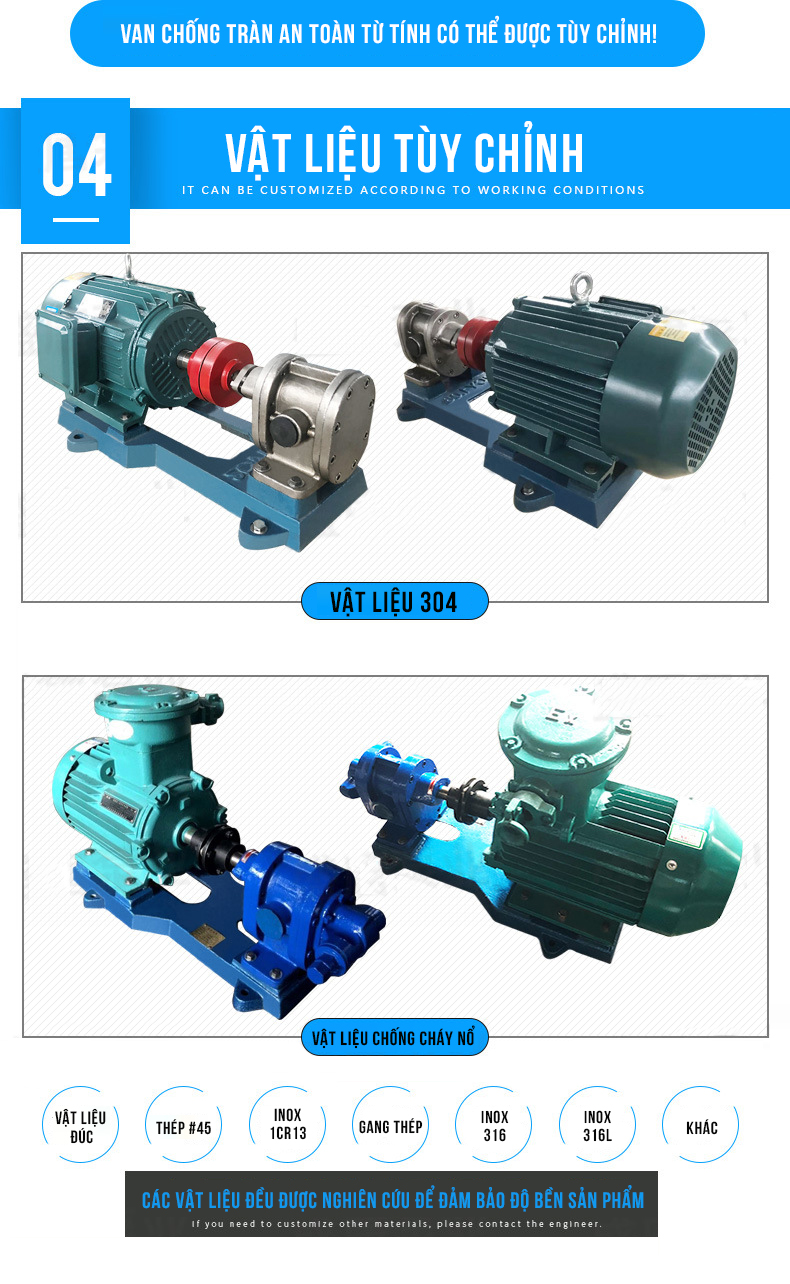

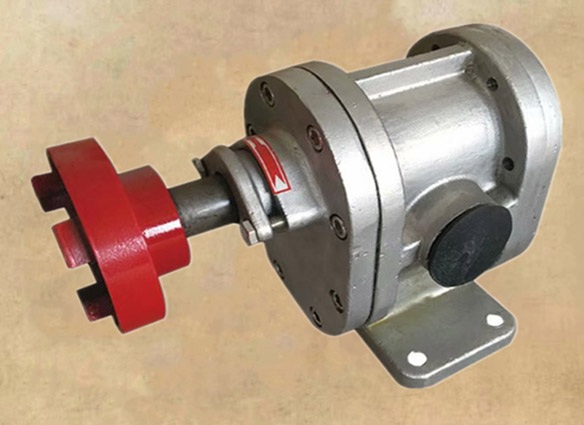

Máy bơm bánh răng 2CY đa dạng về chất liệu thiết kế như gang, Inox 304, Inox 316... các
