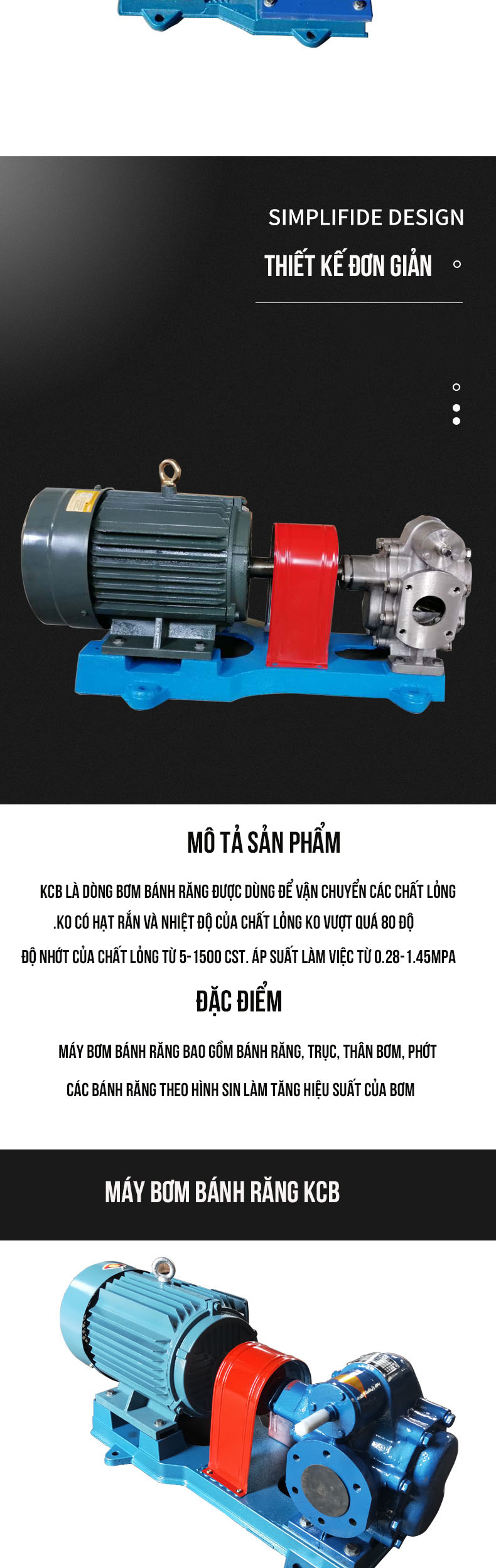

Nói đến bơm bánh răng ăn khớp ngoài thì chúng ta không thể không nhắc đến máy bơm bánh răng KCB. Đây là dòng bơm bánh răng được nhiều doang nghiệp và nhà máy lựa chọn sử dụng bởi những ưu điểm của  nó như gọn nhẹ, dễ lắp đặt sửa chữa, công suất thấp mà lưu lượng và cột áp lại cao. Mỗi một Model của dòng KCB đều có kèm theo van giảm áp giúp cho máy bơm không bị quá tải, ảnh hưởng đến tuổi thọ của bơm. Bơm KCB là dòng máy bơm bánh răng thường dùng để bơm các loại chất lỏng có độ nhớt cao từ 5-1500cSt. Nhiệt độ của chất lỏng được bơm ko được vượt quá 80 độ. Nó được dùng trong tất cả các nghành công nghiệp với vai trò là bơm chất có độ nhớt như  xăng, dầu, mật mía, mực in…..Các chất lỏng được bơm không chứa lẫn các hạt rắn và không có tính ăn mòn.



Mỗi một Model được thiết kế tinh xảo, gọn nhẹ đánh thẳng vào thị giác khác hàng. Từng chi tiết của dòng máy bơm KCB được thiết kế để tối ưu hoá các công dụng của nó: đơn giản, linh hoạt, tinh xảo, ấn tượng.

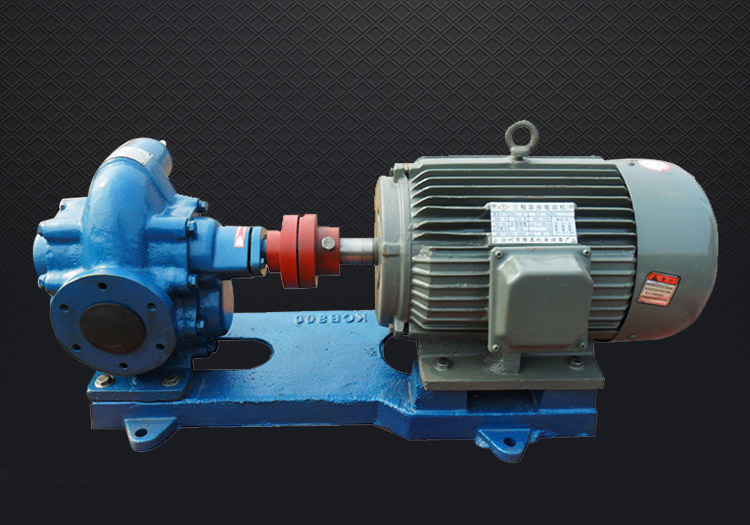

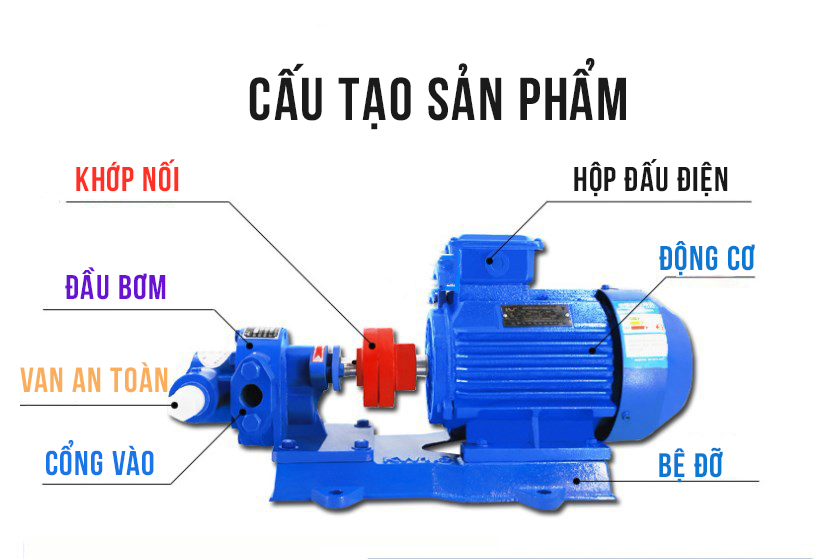

Bơm bánh răng KCB cũng có cấu tạo chung giống các loại bơm bánh răng như YCB, NYP, NCB ... bao gồm các bộ phận chính: như đầu bơm, động cơ, khớp nối, bệ đỡ.

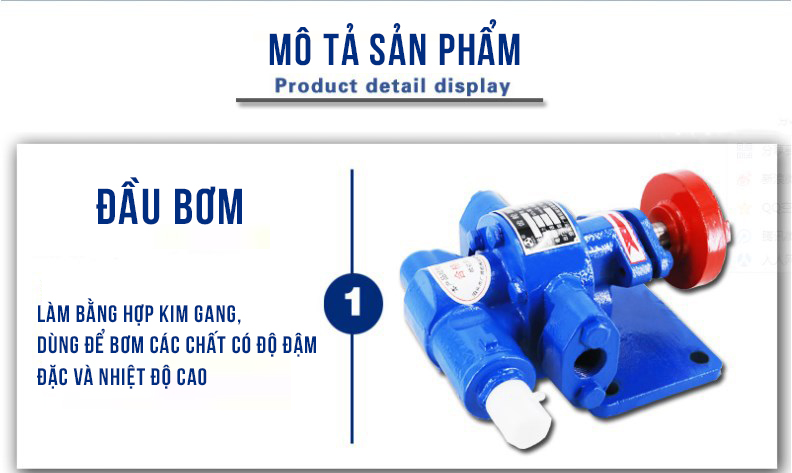

Đầu của bơm bánh răng KCB được làm từ hợp kim gang được nhiệt luyện nhiều lần nhằm đạt được độ cứng, độ dẻo dai và chịu được nhiệt độ cao của chất lỏng được bơm. Đầu của máy bơm bánh răng KCB được đúc nguyên khối làm tăng tính an toàn khi sử dụng.

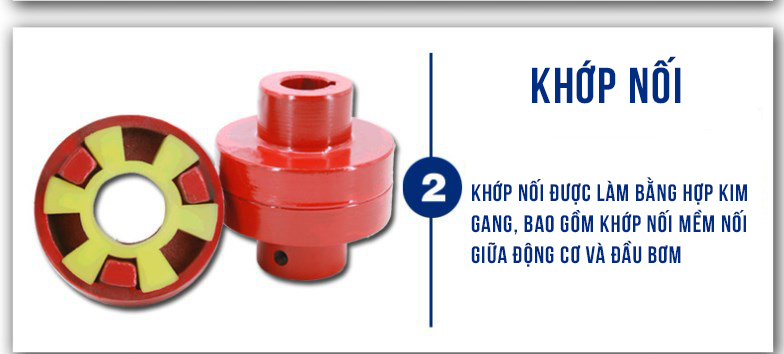

Bơm có đầu bơm kết nối với động cơ thông qua khớp nối, giúp bơm không bị quá nóng khi hoạt động. Khớp nối của bơm KCB được làm bằng hợp kim gang, bên trong có khớp nối mềm giúp máy bơm không bị rung giật.

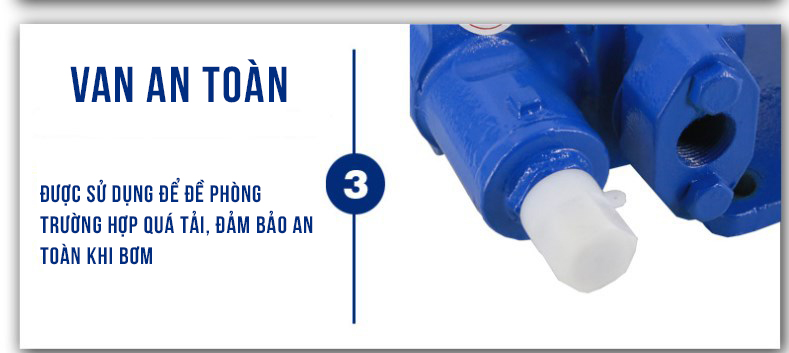

Bơm KCB có thiết kế kèm theo van giảm áp giúp máy bơm hạn chế được các trường hợp quá tải từ đó đảm bảo an toàn khi bơm.

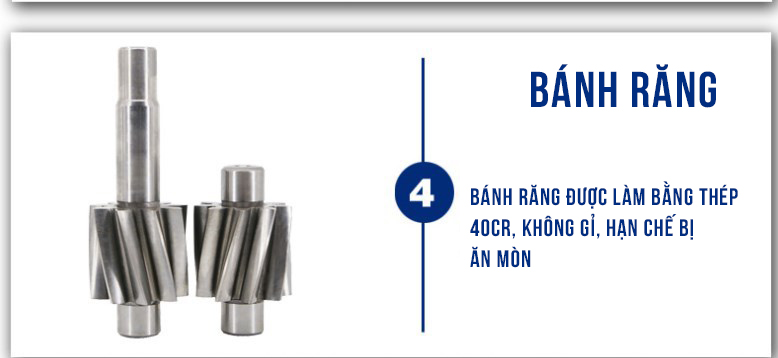

Các bánh răng được nằm trong đầu bơm và được chế tạo từ thép 40Cr. Thép 40 Cr sau khi tôi và ram thì có độ cứng khoảng 28-34 Hrc, không bị gỉ và hạn chế bị ăn mòn.

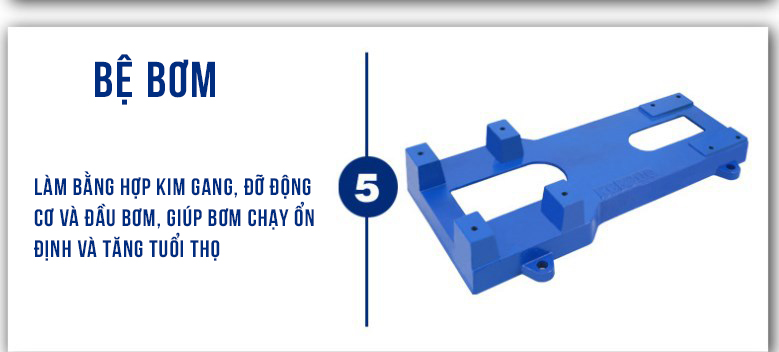

Bệ bơm được làm bằng hợp kim gang hoặc thép tuỳ theo nhu cầu của khách hàng. Bệ bơm nâng đỡ đầu bơm và động cơ đồng thời giúp máy bơm chạy ổn định, hạn chế rung và tăng tuổi thọ.

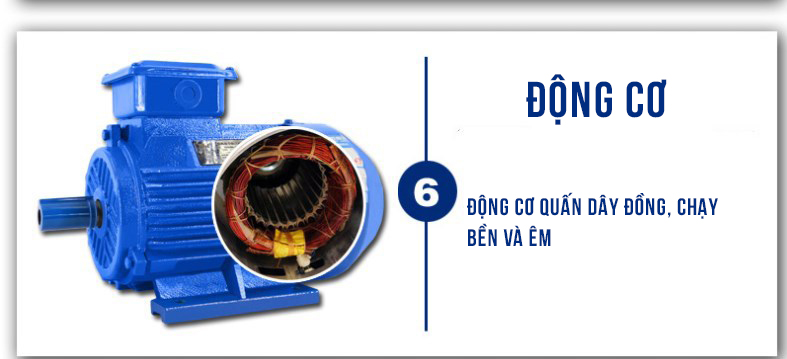

Động cơ của mỗi Model dòng bơm bánh răng KCB được sử dụng là động cơ quấn dây đồng, giúp động cơ tản nhiệt tốt hơn đồng thời động cơ chạy bền và êm hơn.

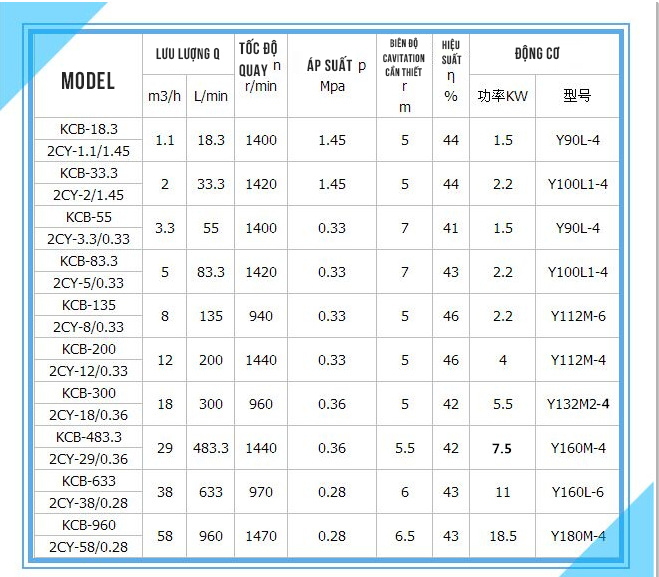

Chúng ta hãy xem xét một số Model đặc trưng của dòng bơm bánh răng KCB nhé.

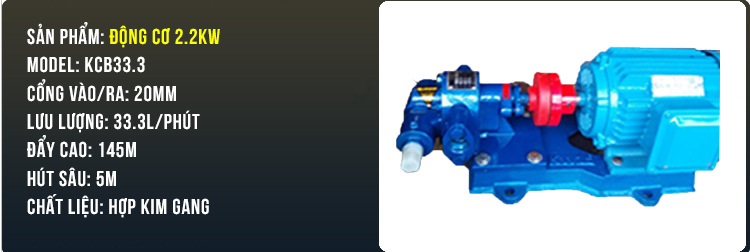

Model: KCB33.3

Máy sử dụng động cơ 2.2kw

Lưu lượng: 33.3 lít/ phút

Đẩy cao: 145m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 20mm.

Model  KCB33.3 sử dụng hợp kim gang, thép không gỉ 304, thép không gỉ 316 tuỳ theo nhu cầu của khách hàng.

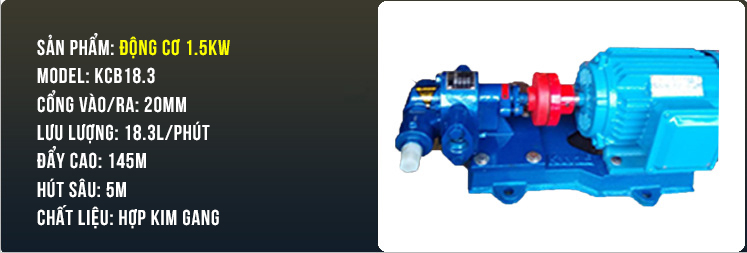

Model: KCB18.3

Máy sử dụng động cơ 1.5kw

Lưu lượng: 18.3 lít/ phút

Đẩy cao: 145m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 20mm.

Model  KCB18.3 sử dụng hợp kim gang, thép không gỉ 304, thép không gỉ 316 tuỳ theo nhu cầu của khách hàng.

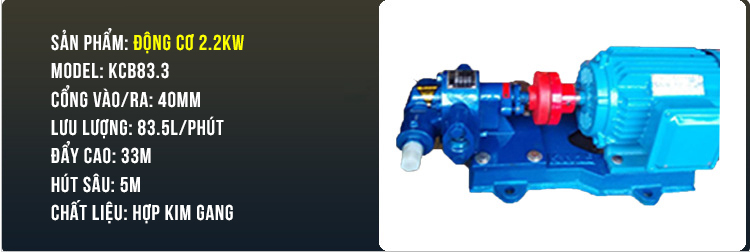

Model: KCB83.3

Máy sử dụng động cơ 2.2kw

Lưu lượng: 83.3 lít/ phút

Đẩy cao: 33m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 40mm.

Model  KCB83.3 sử dụng hợp kim gang, thép không gỉ 304, thép không gỉ 316 tuỳ theo nhu cầu của khách hàng.

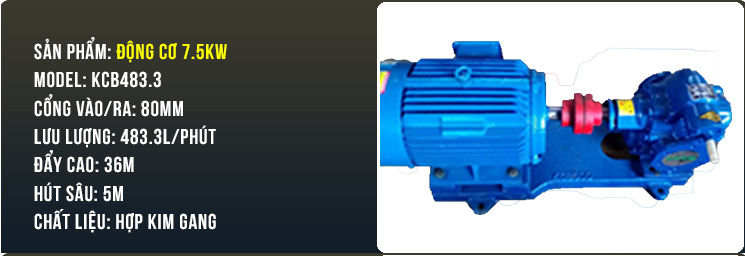

Model: KCB483.3

Máy sử dụng động cơ 7.5kw

Lưu lượng: 483.3 lít/ phút

Đẩy cao: 36m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 80mm.

Model  KCB83.3 sử dụng hợp kim gang, thép không gỉ 304, thép không gỉ 316 tuỳ theo nhu cầu của khách hàng.

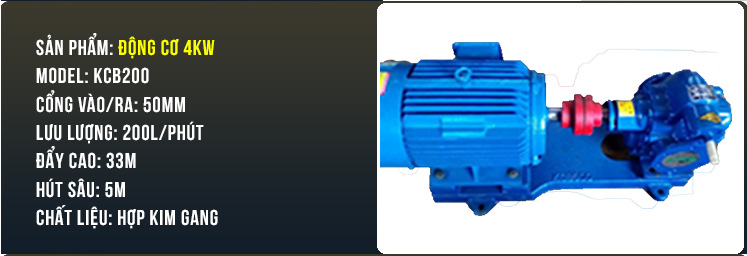

Model: KCB200

Máy sử dụng động cơ 4kw

Lưu lượng: 200 lít/ phút

Đẩy cao: 33m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 50mm.

Model  KCB200 sử dụng hợp kim gang, thép không gỉ 304, thép không gỉ 316 tuỳ theo nhu cầu của khách hàng.

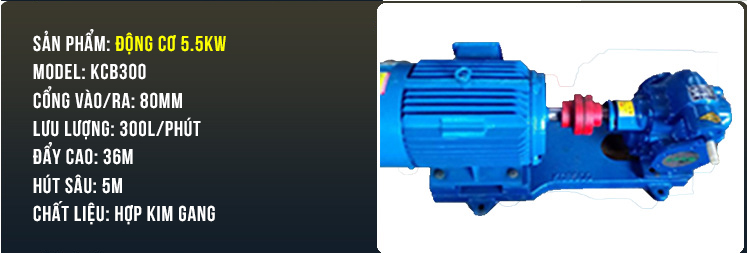

Model: KCB300

Máy sử dụng động cơ 5.5kw

Lưu lượng: 300 lít/ phút

Đẩy cao: 36m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 80mm.

Model  KCB300 sử dụng hợp kim gang, thép không gỉ 304, thép không gỉ 316 tuỳ theo nhu cầu của khách hàng.

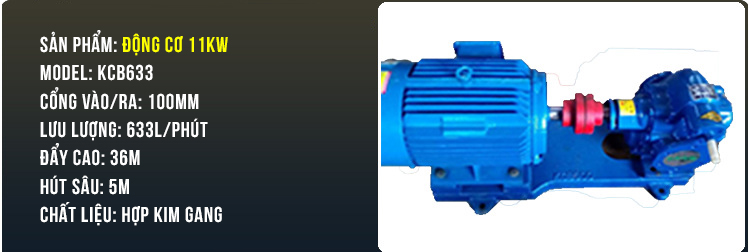

Model: KCB633

Máy sử dụng động cơ 11kw

Lưu lượng: 633 lít/ phút

Đẩy cao: 36m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 100mm.

Model  KCB633 thường sử dụng hợp kim gang là chủ yếu.

Model: KCB135

Máy sử dụng động cơ 2.2kw

Lưu lượng: 135 lít/ phút

Đẩy cao: 33m

Hút sâu, tự mồi: 5m

Máy bơm có cổng vào ra 50mm.

Model  KCB135 sử dụng hợp kim gang, thép không gỉ 304, thép không gỉ 316 tuỳ theo nhu cầu của khách hàng.

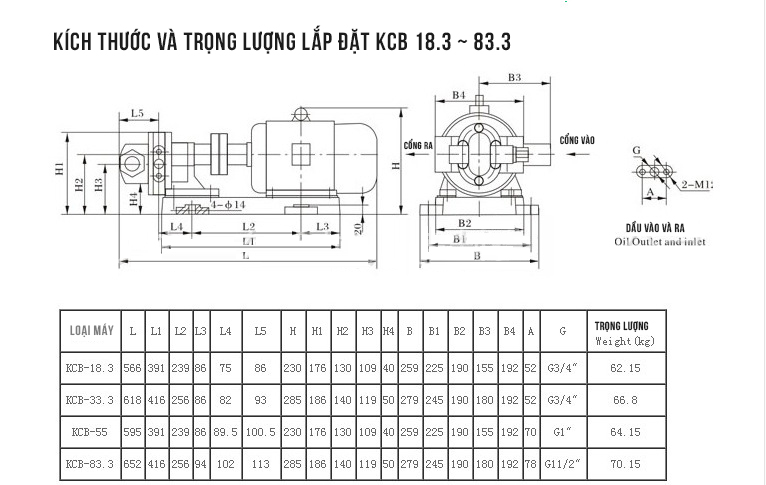

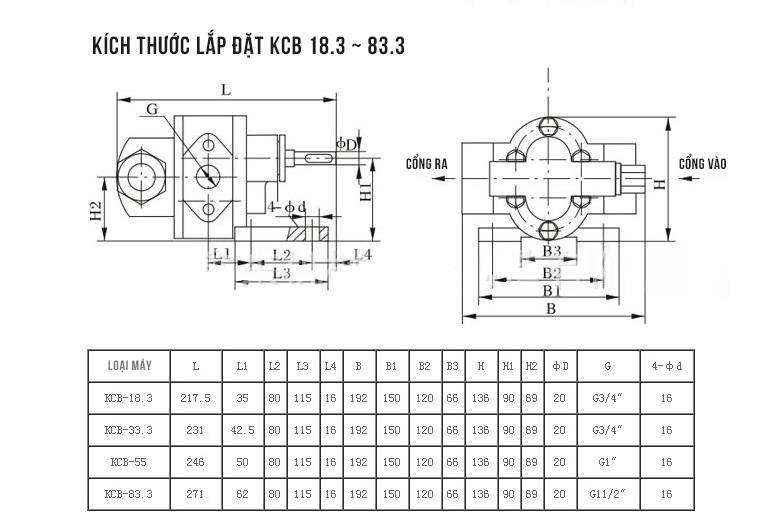

Dưới đây là mô hình kích thước lắp đặt cho model từ KCB18.3 ~KCB83.3 ( do các Model này có cùng thiết kế, chỉ khác nhau về kích thước lớn hay nhỏ tuỳ theo Model )

Dưới đây là bảng trọng lượng của từng dòng Model KCB.

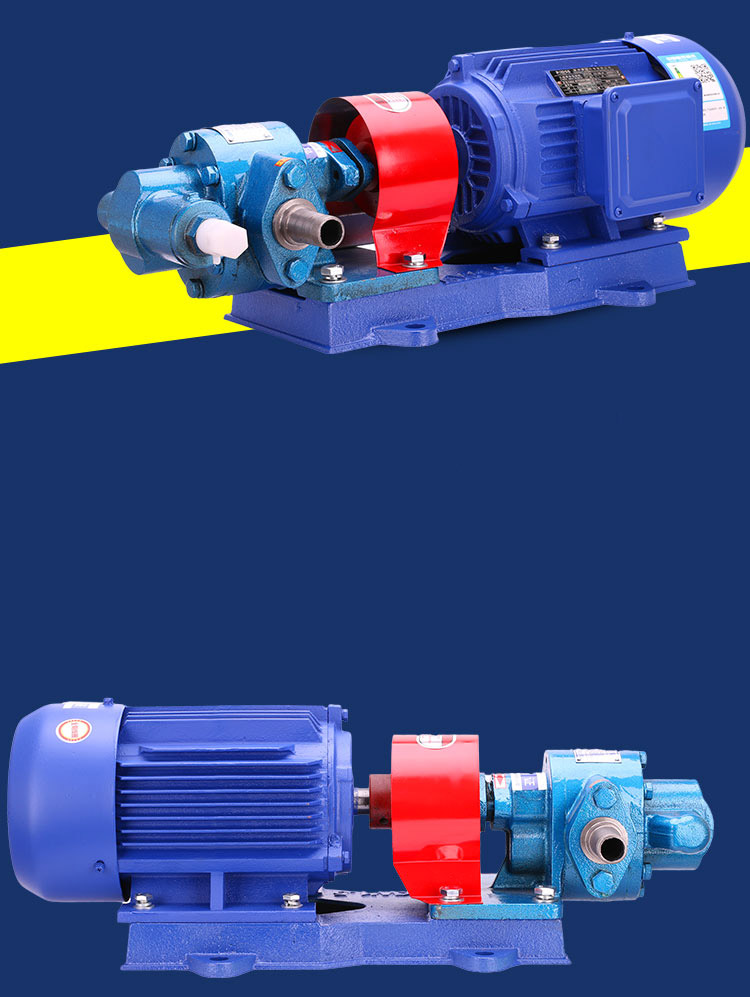

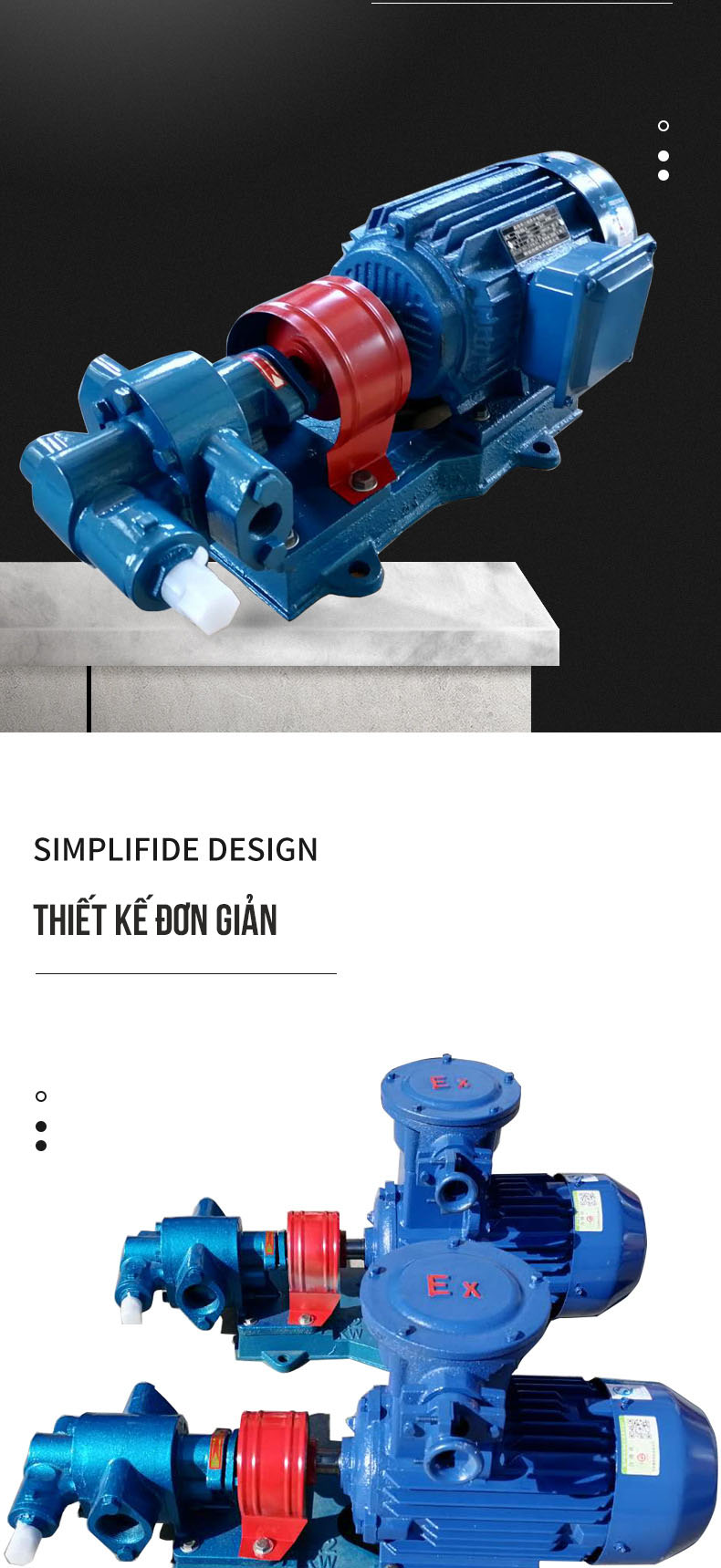

Hình ảnh dưới đây là Model của bơm bánh răng từ KCB18.3 đến KCB83.3. Chúng có cùng thiết kế nhưng khác nhau về kích thước và trọng lượng.

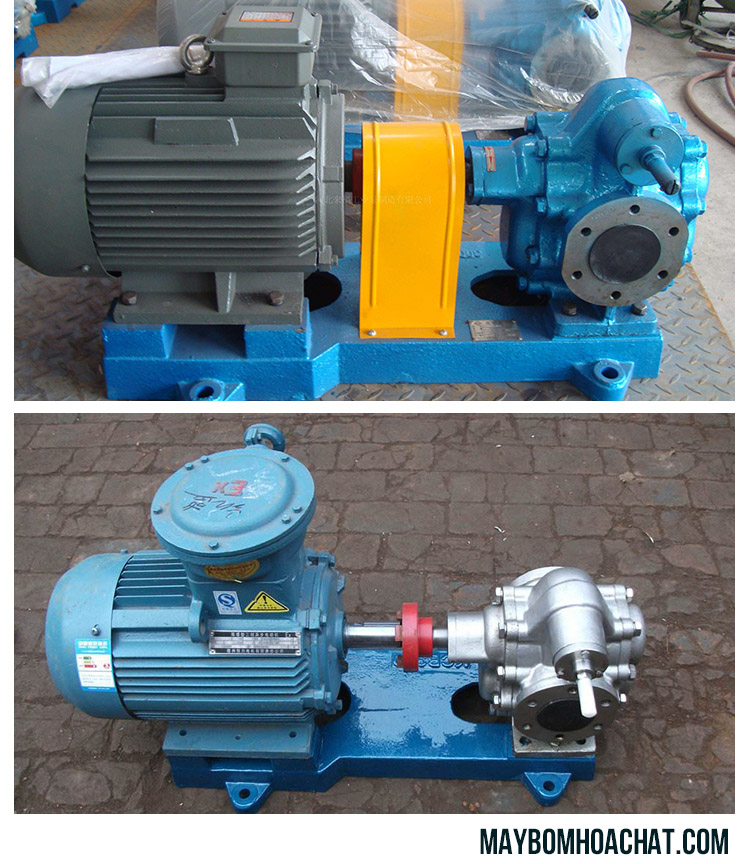

Mô hình dưới đây là Model KCB135 đến Model KCB633, chất liệu gang và chất liệu Inox.
